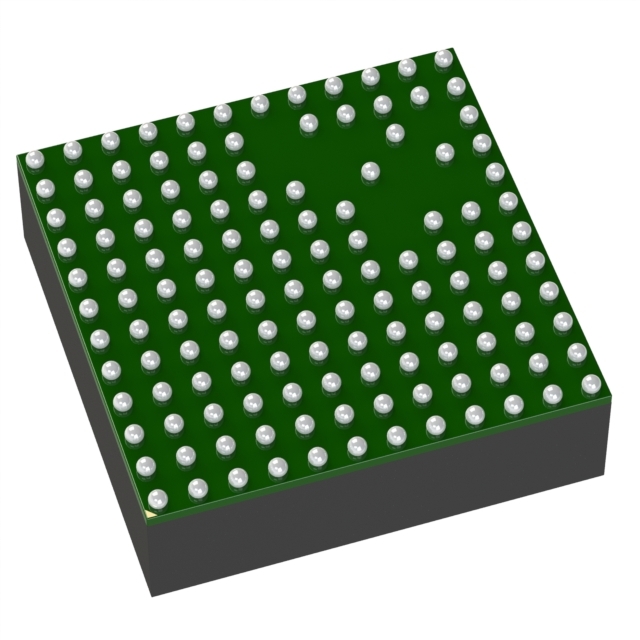

LTM4606IY

Модуль DC-DC преобразователя LTM4606IY от Analog Devices

Общее описание

LTM4606IY — это Non-Isolated PoL (Point of Load) модульный DC-DC преобразователь от Analog Devices. Он предназначен для преобразования напряжения от 5 В до 28 В в регулируемое выходное напряжение в диапазоне от 0.6 до 5 В. Данный модуль обладает высокой эффективностью до 93% и может обеспечивать выходной ток до 6 А. Компактный форм-фактор и простота использования делают его отличным выбором для различных применений в коммерческой электронике.

Преимущества

• Высокая эффективность: До 93% при оптимальных условиях.
• Широкий диапазон входного напряжения: От 4.5 В до 28 В.
• Компактный размер: Занимает минимальное пространство на плате (15.0 мм x 15.0 мм x 3.4 мм).
• Низкий профиль: Высота всего 3.4 мм, подходит для тонких устройств.

Недостатки

• Необходимость дополнительных компонентов: Для полноценной работы модуля могут потребоваться дополнительные внешние компоненты (например, конденсаторы и резисторы).
• Ограничения по мощности: До 30 Вт при максимальном токе 6 А и минимальном выходном напряжении 5 В.

Типовое использование

• Информационно-телекоммуникационное оборудование: Коммуникационные устройства, серверы, маршрутизаторы.
• Промышленная автоматика: Модули ввода-вывода, контроллеры.
• Портативная электроника: Ноутбуки, планшеты, приборы измерения и контроля.

Рекомендации по применению

• Теплоотвод: При использовании модуля в приложениях с высокими токами следует предусмотреть достаточный теплоотвод для предотвращения перегрева.
• Компактность схемы: Учитывая компактность модуля, важно правильно рассчитать размещение всех необходимых компонентов для обеспечения надежной работы.
• Фильтрация питания: Для достижения наибольшей эффективности рекомендуется использовать высококачественные конденсаторы и фильтры на входе и выходе модуля.

Основные технические характеристики

• Входное напряжение: 4.5 В - 28 В
• Выходное напряжение: 0.6 В - 5 В
• Максимальный выходной ток: 6 А
• Эффективность: До 93%
• Размеры: 15 мм x 15 мм x 3.4 мм
• Рабочая температура: -40°C ~ +125°C
• Корпус: 133-BBGA Module (133-BGA)

Возможные аналоги

• LTM4620: Двухканальный модульный DC-DC преобразователь, отличающийся более высокой мощностью и способностью работы с высоким уровнем мощности.
• LTM4615: Двухвыходной модуль DC-DC преобразователя с регулируемым напряжением для сложных многоканальных систем питания.

Используя модуль LTM4606IY от Analog Devices, вы получаете надежное и компактное решение для преобразования напряжения, которое может быть легко интегрировано в широком спектре применений.
