LTM4602HVIV#PBF

LTM4602HVIV#PBF - DC-DC Конвертер

Общее описание:

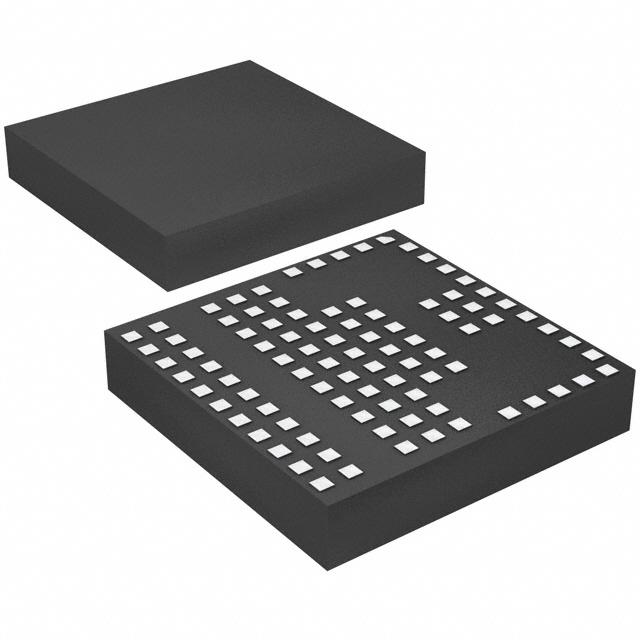

LTM4602HVIV#PBF от компании Analog Devices - это высоковольтный DC-DC конвертер, который представляет собой µModule® (микромодуль) питания. Он предназначен для преобразования напряжения в сложных системах и используется для поддержания стабилизированного выходного напряжения в диапазоне от 1.23V до 24V. Данный модуль имеет широкий диапазон входного напряжения от 4.5V до 28V и может обеспечивать до 4A тока на выходе.

Преимущества:

• Высокая универсальность: Широкий диапазон входных и выходных напряжений позволяет использовать модуль в различных приложениях.
• Компактные размеры: Модуль поставляется в компактном корпусе BGA, что упрощает его применение в многослойных печатных платах.
• Высокая эффективность: Эффективность до 95% обеспечивает низкие потери энергии и минимизацию тепловыделения.
• Надёжность: Прочный и долговечный дизайн, способный работать в широком диапазоне температур от -40°C до 85°C.

Недостатки:

• Стоимость: Высокая производительность и функциональность обуславливают более высокую цену по сравнению с более простыми конвертерами.
• Необходимость дополнительного охлаждения: В некоторых случаях при максимальных нагрузках может потребоваться дополнительное охлаждение для предотвращения перегрева.

Типовое использование:

• Промышленное оборудование
• Телекоммуникационные системы
• Медицинская аппаратура
• Энергетические системы
• Автоматизированные системы управления

Рекомендации по применению:

• Правильная установка: Убедитесь в соблюдении всех правил по монтажу и использовании компонентов для обеспечения стабильной работы.
• Охлаждение: При высоких нагрузках и в условиях высоких температур рекомендуется использовать дополнительные радиаторы или системы охлаждения.
• Разводка печатной платы: Обеспечьте качественное заземление и минимизируйте длину проводящих дорожек для уменьшения потерь и шумов.

Основные технические характеристики:

• Входное напряжение: от 4.5V до 28V
• Выходное напряжение: от 1.23V до 24V
• Максимальный выходной ток: 4A
• Эффективность: до 95%
• Рабочая температура: от -40°C до 85°C
• Корпус: 144-BGA Module (15mm x 15mm x 2.8mm)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги:

• LTM4602IV#PBF от Analog Devices: Модель с аналогичными характеристиками, но с меньшим диапазоном входного напряжения.
• LT8609SIV#PBF от Analog Devices: Компактный высокоэффективный DC-DC конвертер с поддержкой широкого диапазона входного напряжения и меньшими габаритами.

Заключение:

LTM4602HVIV#PBF - это высоконадежный и универсальный DC-DC конвертер, идеально подходящий для приложений, требующих высоко стабильных выходных параметров и высокой эффективности.
