LTM4601IY-1#PBF

LTM4601IY-1#PBF от Analog Devices

Общее описание

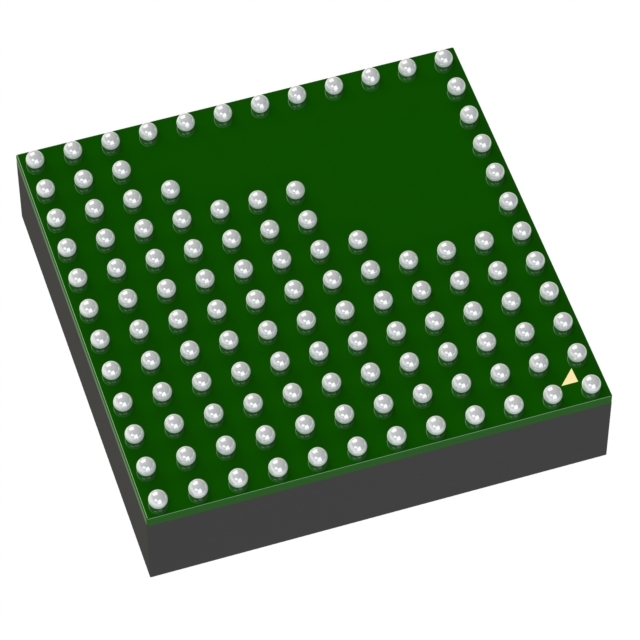

LTM4601IY-1#PBF – это высокоинтегрированный микро-модульный DC-DC преобразователь с регулируемым выходным напряжением от 0.6 до 5 В и максимальным выходным током до 12 А. Этот модуль разработан для систем ITE (Информационные Технологии и Электроника) и обеспечивает высокую эффективность до 95%. Устройство поставляется в компактном корпусе 118-BGA с размерами 15.0 мм x 15.0 мм.

Преимущества

• Высокая эффективность: до 95%, что снижает потребление энергии и теплопотери.
• Компактный размер: корпус 118-BGA (15x15), что экономит место на плате.
• Широкий диапазон входного напряжения: от 4.5 В до 20 В.
• Поддержка большого тока: до 12 А, что позволяет использовать в мощных системах.
• Полный набор защитных функций: защита от перенапряжения (OVP), защита от короткого замыкания (SCP), защита от низкого входного напряжения (UVLO).

Недостатки

• Требуется тщательное отведение тепла: при высокой выходной мощности необходимо обеспечить эффективное охлаждение модуля.
• Стоимость: за высокую интеграцию и надежность приходится платить выше средней цены на рынке DC-DC преобразователей.

Типовое использование

• Информационные технологии и связь (серверы, маршрутизаторы).
• Промышленное оборудование.
• Высокопроизводительные вычислительные системы.
• Оборудование для телекоммуникаций.

Рекомендации по применению

• Теплоотведение: Убедитесь, что имеется адекватный теплоотвод (например, теплопроводящие материалы или радиаторы) для обеспечения стабильной работы устройства.
• Декуплирующие конденсаторы: Используйте декуплирующие конденсаторы (например, керамические) на входе и выходе для минимизации шумов и улучшения стабильности.
• Фильтрация входного напряжения: Рекомендуется использовать фильтрующие элементы для защиты от высокочастотных помех.

Основные технические характеристики

• Тип: Модуль PoL DC-DC преобразователя, не изолированный
• Число выходов: 1
• Входное напряжение: от 4.5 В до 20 В
• Выходное напряжение: от 0.6 В до 5 В
• Максимальный выходной ток: до 12 А
• Коэффициент полезного действия: до 95%
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 118-BGA (15x15 мм, высота 3.4 мм)

Возможные аналоги

• LTM4601H-1#PBF от Analog Devices: Аналогичный по характеристикам, но для применения в более широком температурном диапазоне.
• LTM4601-1#PBF от Analog Devices: Стандартная версия, без суфиксов IY или H.

Ссылки

[Datasheet LTM4601IY-1#PBF](https://www.analog.com/media/en/technical-documentation/data-sheets/LTM4601.pdf)

Используйте данное устройство в системах, требующих надежного и эффективного преобразования напряжения, и убедитесь в соблюдении рекомендаций по установке и охлаждению для достижения наилучших результатов.
