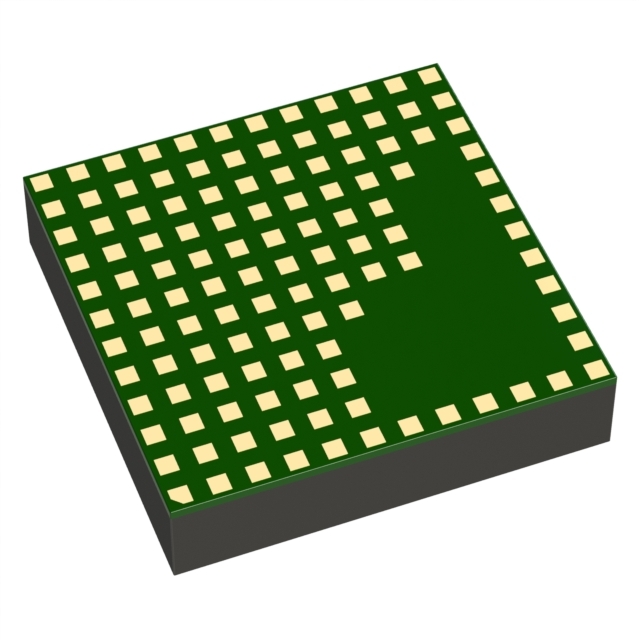

LTM4601IV#PBF

LTM4601IV#PBF от Analog Devices

Общее описание: LTM4601IV#PBF – это высокоэффективный регулируемый DC-DC преобразователь с трехфазной архитектурой от компании Analog Devices. Устройство предназначено для осуществления стабилизированного питания в различных электронных системах, требующих высокого уровня рабочей надежности и эффективности.

Преимущества:

• Высокая эффективность: Преобразователь обеспечивает КПД до 95%, что позволяет снизить тепловыделение и улучшить общую энергоэффективность системы.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 4,5В до 20В делает его универсальным и подходящим для различных применений.
• Компактный размер: Малые габариты (15х15 мм) обеспечивают легкость интеграции в современные компактные устройства.
• Многофункциональность: Преобразователь поддерживает защиту от перенапряжения (OVP), защиту от короткого замыкания (SCP) и защиту от низкого напряжения (UVLO).

Недостатки:

• Стоимость: Высокая производительность и многофункциональность могут отражаться на увеличенной стоимости компонента.
• Требования к тепловому управлению: При высоких нагрузках может потребоваться дополнительное охлаждение.

Типовое использование:

• Сетевые и телекоммуникационные устройства
• Серверы и системы хранения данных
• Распределенные системы питания
• Промышленные и медицинские приборы

Рекомендации по применению:

• Для максимальной производительности рекомендуется использовать компоненты с высокой теплоотдачей и обеспечить адекватное охлаждение.
• Обеспечьте соответствие всего диапазона напряжений входа с указанными спецификациями для оптимальной работы.
• При проектировании схемы учитывайте все протоколы защиты, чтобы избежать повреждений или нестабильной работы.

Основные технические характеристики:

• Тип: Модульный трехфазный DC-DC преобразователь с пониженным напряжением
• Число выходов: 1
• Минимальное входное напряжение: 4.5В
• Максимальное входное напряжение: 20В
• Выходное напряжение 1: 0.6В ~ 5В
• Максимальный выходной ток: 12А
• Коэффициент полезного действия: до 95%
• Функции защиты: OVP, SCP, UVLO
• Температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус и размеры: 118-LGA (15x15 мм)

Аналоги:

• LTM4600HV
• LTM4619
• TPS54360 от Texas Instruments
• LT8610 от Analog Devices

Этот высокоэффективный преобразователь станет отличным выбором для любых приложений, требующих надежного и эффективного регулирования напряжения и наличия различных защитных функций.
