LTM4601EV-1#PBF

LTM4601EV-1#PBF от Analog Devices

Общее описание

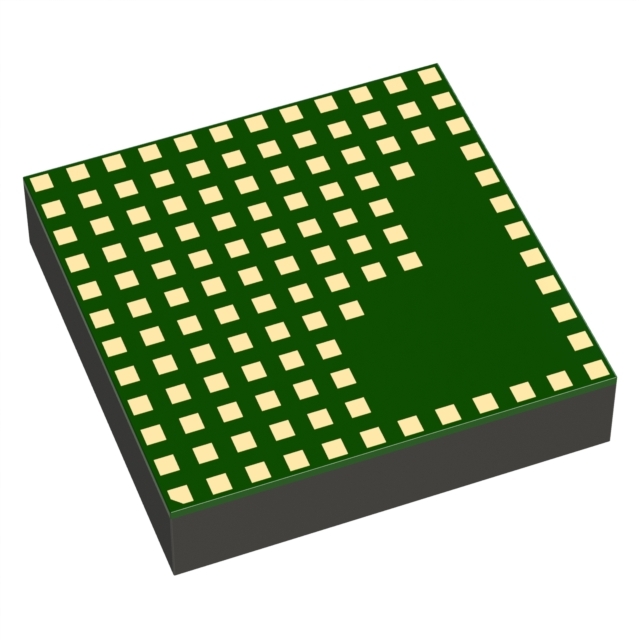

LTM4601EV-1#PBF - это DC-DC преобразователь µModule® от компании Analog Devices. Этот модуль включает в себя все необходимые компоненты для стабилизации выходного напряжения в одном корпусе. Он обеспечивает выходное напряжение в диапазоне от 0.6 В до 5 В при входном напряжении от 4.5 В до 20 В и максимальном выходном токе до 12 А.

Преимущества

• Высокая эффективность: До 95% при оптимальных условиях работы.
• Компактность: Все необходимые компоненты интегрированы в одном корпусе 15 x 15 мм.
• Удобство использования: Повышенная надежность и уменьшенное количество внешних компонентов упрощают процесс проектирования.
• Широкий диапазон входных напряжений: Подходит для различных приложений с разными источниками питания.

Недостатки

• Стоимость: Модули µModule могут быть дороже по сравнению с отдельными компонентами.
• Ограничение по температуре: Рабочая температура от -40°C до 85°C может быть недостаточной для некоторых экстремальных условий эксплуатации.

Типовое использование

• Информационные и телекоммуникационные оборудование (ITE)
• Системы с низкомощными процессорами и FPGA
• Модули памяти и другие энергетически оптимизированные системы

Рекомендации по применению

• Планируйте применение модуля в пределах его температурных и электрических характеристик.
• Используйте фильтры для подавления шумов на входе и выходе, чтобы обеспечить чистые сигналы.
• Обеспечьте достаточное охлаждение и вентилирование, если модуль работает при высоких токах.

Технические характеристики

• Входное напряжение: 4.5 В - 20 В
• Выходное напряжение: 0.6 В - 5 В
• Максимальный выходной ток: 12 А
• КПД: до 95%
• Рабочая температура: -40°C ~ 85°C
• Функции защиты: OVP (защита от перенапряжения), SCP (защита от короткого замыкания), UVLO (защита от пониженного напряжения)
• Крепление: Поверхностный монтаж (Surface Mount)
• Корпус: 118-LGA (15x15 мм)

Возможные аналоги

• LTM4620 - двойной 13A или одноканальный 26A µModule DC/DC преобразователь.
• LTM4641 - высокоэффективный DC/DC преобразователь, обеспечивающий до 10А выходного тока.

Готовый к использованию и компактный модуль LTM4601EV-1#PBF от Analog Devices предоставляет широкие возможности для применения в самых разнообразных схемах и системах, существенно упрощая процесс проектирования и снижая временные и финансовые затраты.
