LTC7820IUFD#PBF

LTC7820IUFD#PBF от Analog Devices

Общее описание:

LTC7820IUFD#PBF - это мощный DC/DC контроллер с зарядовым насосом, разработанный компанией Analog Devices. Этот контроллер позволяет эффективно преобразовывать напряжение, сочетая функции снижения (Buck) и повышения (Boost) напряжения. Компактный и высокоэффективный, он обеспечивает оптимальное решение для управления мощностью в различных приложениях.

Преимущества:

• Высокая эффективность: Благодаря архитектуре зарядового насоса, LTC7820IUFD#PBF обеспечивает высокий КПД даже при значительных перепадах напряжения.
• Широкий диапазон напряжений: Входное напряжение варьируется от 6 до 72 В, что делает его пригодным для широкого спектра применений.
• Гибкость управления: Поддержка множества функций управления, включая ограничение тока, плавный пуск и индикацию состояния (Power Good).

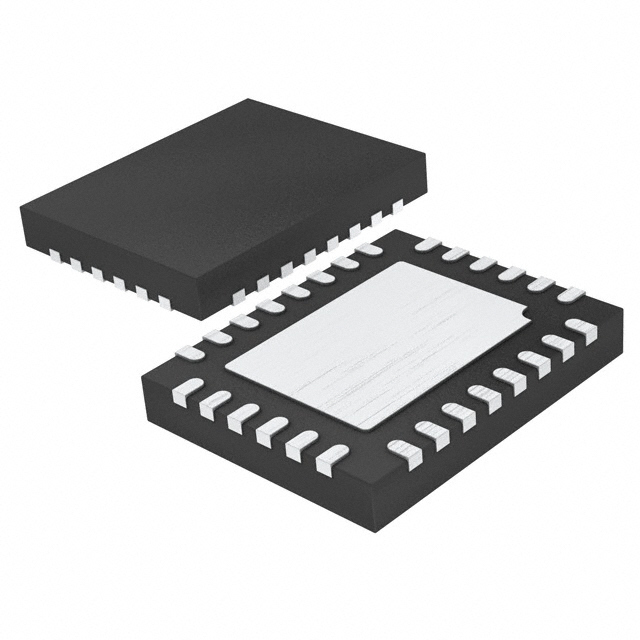

• Компактная сборка: Корпус QFN-28 (4x5 мм) способствует уменьшению занимаемой площади на печатной плате.

Недостатки:

• Отсутствие синхронного выпрямления: Контроллер не поддерживает работу с синхронными выпрямителями, что может снизить общий КПД в определенных приложениях.

Типовое использование:

• Промышленные системы автоматизации
• Телекоммуникационные устройства и серверное оборудование
• Мощные встроенные системы и базы данных
• Преобразователи напряжения в автомобильной электронике и системах управления двигателем

Рекомендации по применению:

• Печатная плата (PCB): Дизайн печатной платы должен учитывать тепловую эффективность и минимальное ЭМП излучение. Используйте многослойные платы с надлежащим заземлением и экранированными дорожками.
• Теплоотвод: Обеспечьте достаточное охлаждение для предотвращения перегрева в условиях высокой нагрузки.
• Фильтрация питания: Испольщуйте качественные конденсаторы для фильтрации и стабилизации питания, что повысит надежность работы контроллера.

Основные технические характеристики:

• Тип выходного сигнала: Транзисторный драйвер
• Функции: Повышение (Step-Up), Понижение (Step-Down)
• Конфигурация выхода: Положительная
• Топология: Buck, Boost
• Количество выходов: 1
• Частота переключения: 100 кГц - 1 МГц
• Диапазон напряжений питания: от 6 В до 72 В
• Максимальный рабочий цикл: 50%
• Интерфейсы управления: Ограничение тока, Включение/Выключение, Контроль частоты, Индикатор состояния, Плавный пуск, Отслеживание напряжения
• Температурный диапазон: от -40°C до +125°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 28-QFN (4x5 мм)

Возможные аналоги:

• LT8302: также от Analog Devices, представляет собой контроллер с широким диапазоном входного напряжения и высоким КПД.
• MAX77655: от Maxim Integrated, микросхема с высокой эффективностью и компактными размерами для портативных устройств.

Будет полезно проконсультироваться с технической документацией и инженером для точного соответствия требованиям вашего проекта.
