LTC7810ELXE#PBF

LTC7810ELXE#PBF от Analog Devices

---

Общее описание

LTC7810ELXE#PBF — это высоковольтный синхронный контроллер DC-DC понижающего типа (Buck), предназначенный для обеспечения высокой эффективности преобразования напряжения. Контроллер поддерживает широкие диапазоны входного и выходного напряжений, что делает его идеальным для применений в автомобилестроении, промышленности и телекоммуникациях.

---

Преимущества

• Высокое КПД: Благодаря синхронной выпрямительной топологии устройство обеспечивает высочайшую эффективность преобразования, что минимизирует тепловые потери.
• Широкий диапазон входного напряжения: Поддержка диапазона от 4,5 В до 140 В позволяет использовать контроллер в различных средах применения.
• Низкое энергопотребление в режиме ожидания: Оптимизированное энергопотребление в режиме низкой нагрузки увеличивает экономическую эффективность использования устройства.
• Встроенные функции защиты: Защита от перенапряжения, перегрева и другие функции обеспечивают высокую надежность и долговечность устройства.

---

Недостатки

• Сложность настройки: Для настройки параметров работы может потребоваться определенный опыт в работе с аналоговыми схемами.
• Требует дополнительных компонентов: Для полноценной работы контроллера нужны внешние компоненты, такие как дроссели, конденсаторы и диоды.

---

Типовое использование

• Системы электропитания в автомобилях
• Промышленные блоки питания
• Телекоммуникационное оборудование
• Электронные системы контроля и управления

---

Рекомендации по применению

• Используйте качественные пассивные компоненты: Правильно подобранные дроссели и конденсаторы помогут повысить эффективность и снизить электромагнитные помехи.
• Обеспечьте хорошее охлаждение: Для предотвращения перегрева используйте радиаторы или другие методы активного и пассивного охлаждения.
• Придерживайтесь рекомендаций по разводке платы: Правильное размещение компонентов и соблюдение рекомендаций производителя по разводке платы гарантируют стабильную работу устройства.

---

Основные технические характеристики

• Тип выхода: Транзисторный драйвер
• Функция: Понижающий
• Входное напряжение: 4,5 В ~ 140 В
• Частота переключения: 105 кГц ~ 780 кГц
• Максимальный рабочий цикл: 100%
• Синхронный выпрямитель: Да
• Диапазон рабочих температур: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMT)

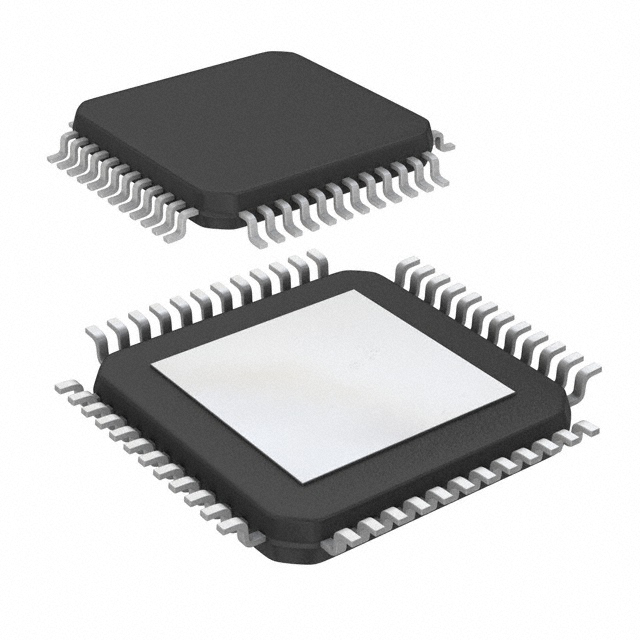

• Корпус: 48-LQFP (7x7 мм)

---

Возможные аналоги

• LM5175 — контроллер от Texas Instruments с аналогичными характеристиками.
• LT8705 — универсальный DC-DC контроллер от Analog Devices.
• TPS43060 — контроллер от Texas Instruments для понижающих преобразователей.

---

Использование LTC7810ELXE#PBF обеспечивает высокую производительность и надежность в различных областях применения, что делает его отличным выбором для современных схем питания.
