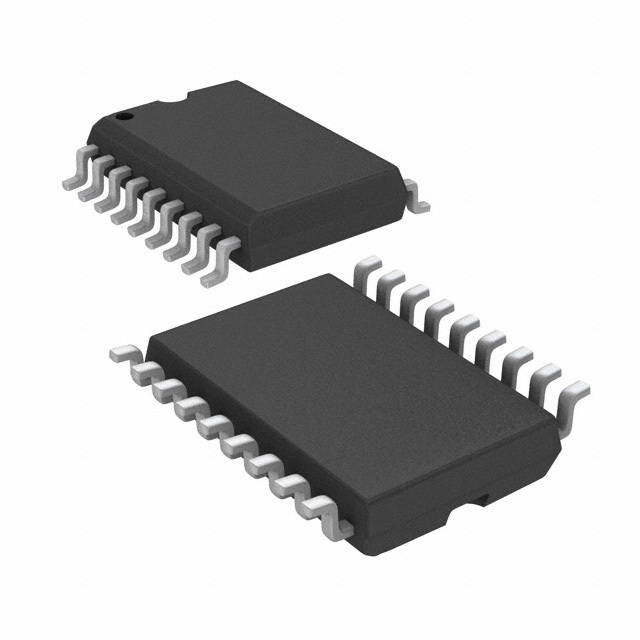

LTC7541AJSW#PBF

LTC7541AJSW#PBF от Analog Devices

Общее описание

LTC7541AJSW#PBF - это 12-битный цифро-аналоговый преобразователь (ЦАП) с параллельным интерфейсом от компании Analog Devices. Этот ЦАП идеально подходит для широкого диапазона приложений, требующих высокоточного преобразования цифровых сигналов в аналоговые, таких как системы управления, автоматизированные тестовые системы и аудиосистемы.

Преимущества

• Высокое разрешение: 12-битная точность обеспечивает точную передачу и стабилизацию аналогового сигнала.
• Низкое время установления: Время установления типичное 600 нс, что позволяет использовать компонент в быстродействующих системах.
• Гибкость: ЦАП поддерживает внешние эталонные напряжения, что дает возможность оптимизировать точность и улучшить характеристики системы.
• Надежность: Широкий диапазон питающего напряжения, как для аналоговой, так и для цифровой части, повышает надежность работы в различных условиях.

Недостатки

• Наличие внешнего эталонного напряжения: Необходимость использования внешнего эталонного напряжения может потребовать дополнительных компонентов и сложить схему.
• Небуферизированный выход: Небуферизированный выход может потребовать дополнительного буферного каскада в некоторых приложениях.

Типовое применение

• Системы управления: Применяется в автоматизированных системах управления для высокоточного преобразования управляющих сигналов.
• Аудиосистемы: Используется в качественных аудиосистемах для преобразования цифровых аудиосигналов в аналоговый формат.
• Тестовые системы: Подходит для использования в системах тестирования и измерений, где важна точность сигналов.

Рекомендации по применению

• Используйте качественные внешние эталонные напряжения: Для получения максимальной точности.
• Дополнительно буферизируйте выходной сигнал: Для обеспечения стабильности сигнала в случаях, когда это необходимо.
• Обеспечьте качественное питание и заземление: Для минимизации шумов и улучшения общей производительности.

Основные технические характеристики

• Количество бит: 12
• Количество ЦАП: 1
• Время установления: 600 нс (типичное)
• Тип выхода: Ток - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип эталонного напряжения: Внешний
• Питающее напряжение, аналоговое: 5 В ~ 16 В
• Питающее напряжение, цифровое: 5 В ~ 16 В
• INL/DNL (LSB): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус/исполнение: 18-SOIC (0.295", 7.50мм ширина)
• Монтажный тип: Поверхностный монтаж (SMD)

Возможные аналоги

• DAC8830 от Texas Instruments: 16-битный ЦАП с более высоким разрешением и низким потреблением.
• AD5686 от Analog Devices: 16-битный ЦАП с 4 каналами и встраиваемым эталонным напряжением.
• MCP4725 от Microchip: 12-битный ЦАП с встроенным эталонным напряжением и интерфейсом I2C.

Этот компонент, LTC7541AJSW#PBF, является отличным выбором для профессионалов, ценящих высокую точность и надежность в своих электронных проектах.
