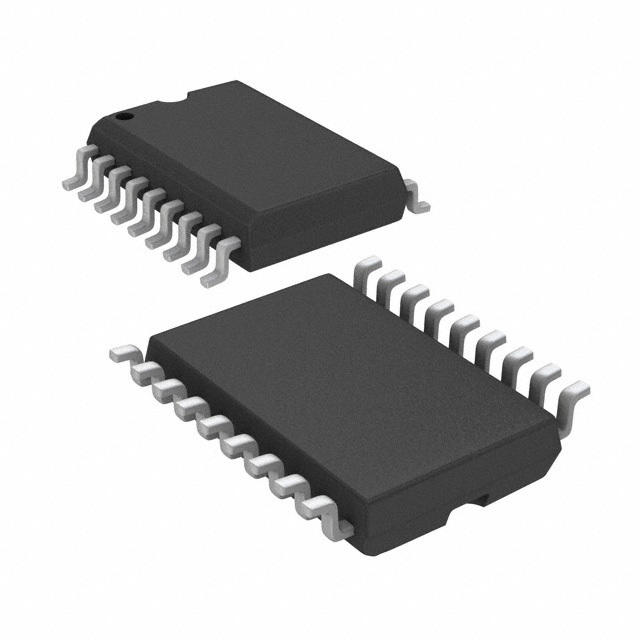

LTC7541ABSW#PBF

LTC7541ABSW#PBF от Analog Devices

Общее описание

LTC7541ABSW#PBF - это 12-битный цифровой-аналоговый преобразователь (DAC), выпускаемый компанией Analog Devices. Он предназначен для высокоточной конверсии цифровых сигналов в аналоговые. Преобразователь выполнен по архитектуре R-2R, обеспечивает высокую линейность и отличается простотой в использовании.

Преимущества

• Высокая точность: Обеспечивает разрешение 12 бит с отличным INL/DNL показателем ±0.5 LSB.
• Широкий диапазон питания: Поддерживает напряжение питания от 5В до 16В для обеих аналоговых и цифровых частей.
• Быстрое время установления: Типичное время установления сигнала составляет 600нс.
• Компактность и удобство монтажа: Поставляется в компактном корпусе 18-SOIC для поверхностного монтажа, что удобно для встраивания в печатные платы.

Недостатки

• Отсутствие встроенного буфера на выходе: Без внешнего буфера может потребоваться дополнительный операционный усилитель для некоторых применений.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в аудио и видео системах
• Прецизионные измерительные приборы
• Автоматизация и управление процессами
• Программируемые источники сигналов

Рекомендации по применению

• Для обеспечения максимальной точности рекомендуется использовать внешний опорный источник напряжения.
• В случаях, когда требуется усиление или буферизация выходного сигнала, возможно применение внешних операционных усилителей.
• Для обеспечения стабильной работы рекомендуется тщательно учитывать разводку на печатной плате, минимизировать шума и помехи.

Основные технические характеристики

• Разрядность: 12 бит
• Количество каналов D/A: 1
• Время установления: 600нс (типично)
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5В ~ 16В
• Напряжение питания, цифровое: 5В ~ 16В
• INL/DNL (LSB): ±0.5 (макс), ±0.5 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус/размер: 18-SOIC (0.295", 7.50мм ширина)

Возможные аналоги

• DAC1208 от Texas Instruments
• AD7304 от Analog Devices

Заключение

LTC7541ABSW#PBF от Analog Devices - это высококачественный 12-битный ЦАП, который идеально подходит для разнообразных приложений, требующих точного и надежного преобразования цифровых сигналов в аналоговые.
