LTC7150SJY-4#WPBF от Analog Devices

Общее описание

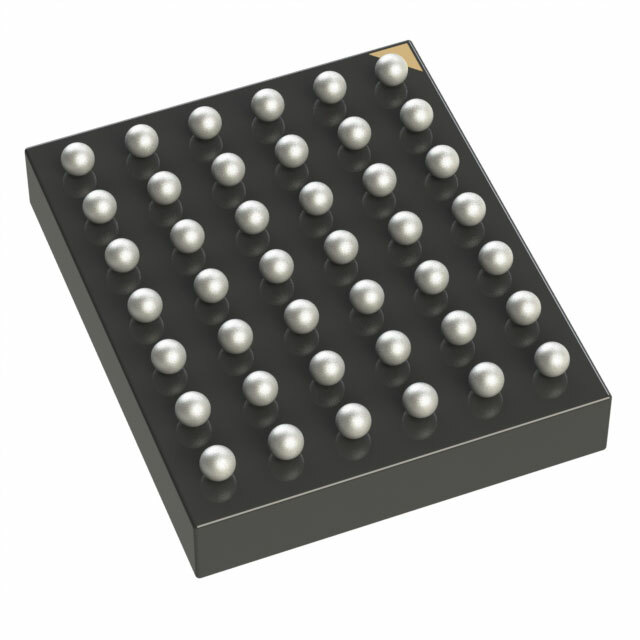

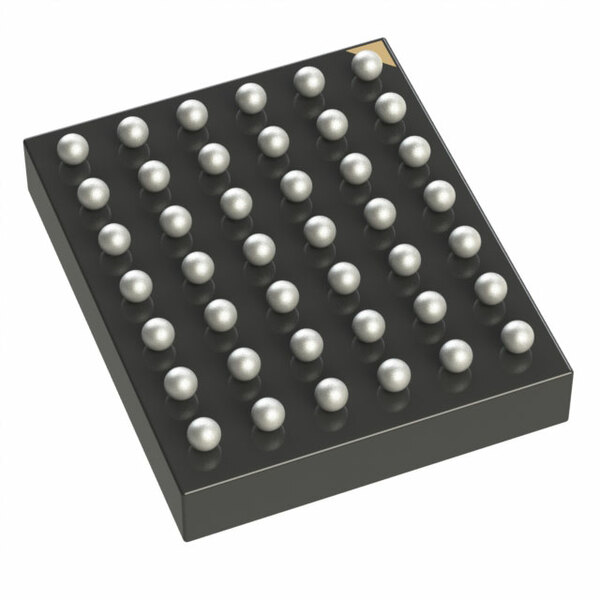

LTC7150SJY-4 - это понижающий (Buck) регулятор на микросхеме, разрабатываемый компанией Analog Devices. Этот регулятор поддерживает регулируемое выходное напряжение с максимальным выходным током 20 ампер. Он упакован в корпус типа BGA (6x5) с 42 выводами, что делает его отличным решением для компактных приложений, требующих высокой плотности мощности.

Преимущества

• Высокий ток выхода: До 20А при регулировании выходного напряжения
• Широкий диапазон входных напряжений: 3.1В до 20В
• Высокая эффективность: До 90% благодаря синхронному выпрямлению
• Компактный и надежный: Упаковка BGA, подходящая для автомобильной промышленности и других трудных условий эксплуатации

Недостатки

• Тепловыделение: Необходимость обеспечения адекватного теплоотвода при высоких токах нагрузки
• Сложность монтажа: Необходимость использования поверхностного монтажа (SMT) и соответствующего оборудования

Типовое использование

• Питание процессорных и периферийных устройств
• Питание FPGA и ASIC
• Промышленные и автомобильные системы
• Компактные и мобильные устройства
• Высокопроизводительные серверы и сетевое оборудование

Рекомендации по применению

• Теплоотвод: Использование радиаторов и хорошей вентиляции для управления тепловыделением.
• Фильтрация и стабилизация: Используйте подходящие конденсаторы и индуктивности для снижения шума и стабильного работы.
• Разводка печатной платы: Обеспечьте минимальную длину и максимальную ширину дорожек для токовых путей для уменьшения потерь и повышения эффективности.

Основные технические характеристики

• Входное напряжение: 3.1В - 20В
• Выходное напряжение: 0.6В - 5.5В
• Максимальный ток выхода: 20А
• Частота переключения: 1MHz
• Тип выпрямителя: Синхронный
• Температурный диапазон: -40°C до 150°C (Tj)
• Корпус: 42-LFBGA (6x5)

Возможные аналоги

• LTC7151: Похожие характеристики, но отличается частотными параметрами переключения и диапазоном выходного напряжения.
• LTC7150: Базовая модель с небольшими отличиями в характеристиках.

Это описание должно помочь вам оценить возможности и применимость LTC7150SJY-4#WPBF от Analog Devices для ваших нужд. Обращайтесь за дополнительной информацией или консультацией, если требуется больше подробностей.
