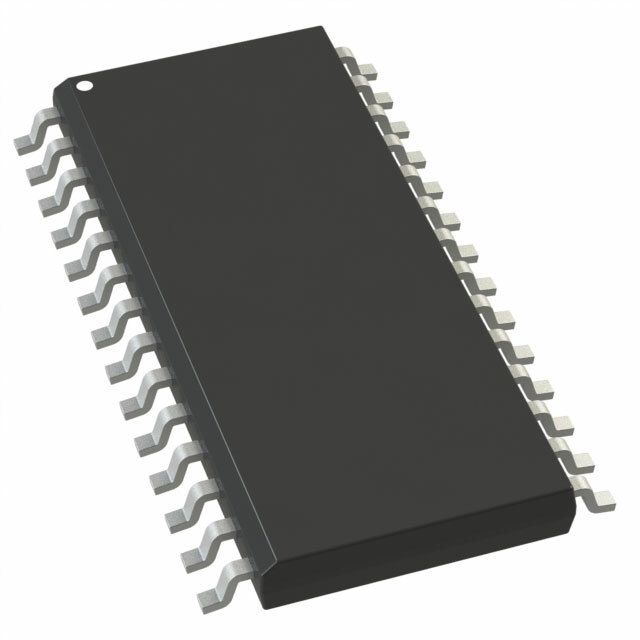

Описание LTC7149EFE#PBF

Общее описание

Микросхема LTC7149EFE#PBF от Analog Devices является понижающим регулятором напряжения (Buck) с регулируемым выходом. Она предназначена для получения стабилизированного напряжения с высокого напряжения питания. Напряжение питающего входа варьируется от 3.4 В до 60 В, а на выходе может быть получено отрицательное регулируемое напряжение до -28 В, что делает этот регулятор универсальным решением для различных приложений.

Преимущества

• Широкий диапазон входного напряжения от 3.4 В до 60 В.
• Высокая стабильность и точность регулирования выходного напряжения.
• Возможность получения отрицательного выходного напряжения.
• Высокая эффективность благодаря синхронному выпрямлению.
• Интегрированный переключающий регулятор на частоте до 1 МГц.
• Совместимость с поверхностным монтажом.

Недостатки

• Высокая стоимость относительно некоторых аналогов.
• Необходимость выполнения теплового расчета для обеспечения надежной работы.

Типовое использование

• Регулируемые источники питания.
• Преобразователи для систем телекоммуникаций и сетей передачи данных.
• Промышленные источники питания.
• Автомобильные системы.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (3.4 В – 60 В).
• Настройте выходное напряжение в соответствии с требованиями вашей схемы.
• Для обеспечения стабильной работы важна правильная организация теплоотведения и использование качественных компонентов (конденсаторов, дросселей и т.д.).
• Рассмотрите возможность использования радиатора для обеспечения надежной работы при высоких токах.

Основные технические характеристики

• Тип регулирования: Понижающий (Buck)
• Конфигурация вывода: Отрицательная, регулируемая
• Количество выходов: 1
• Входное напряжение: 3.4 В – 60 В
• Выходное напряжение: до -28 В
• Выходной ток: до 4 А
• Частота переключения: до 1 МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 28-TSSOP (4.4 мм)

Возможные аналоги

• LTC3649 от Analog Devices
• LMR33630 от Texas Instruments
• TPS54360 от Texas Instruments

Эта информация позволяет выбрать подходящий DC-DC преобразователь для вашей схемы и обеспечивает полное понимание функциональности и преимуществ LTC7149EFE#PBF.
