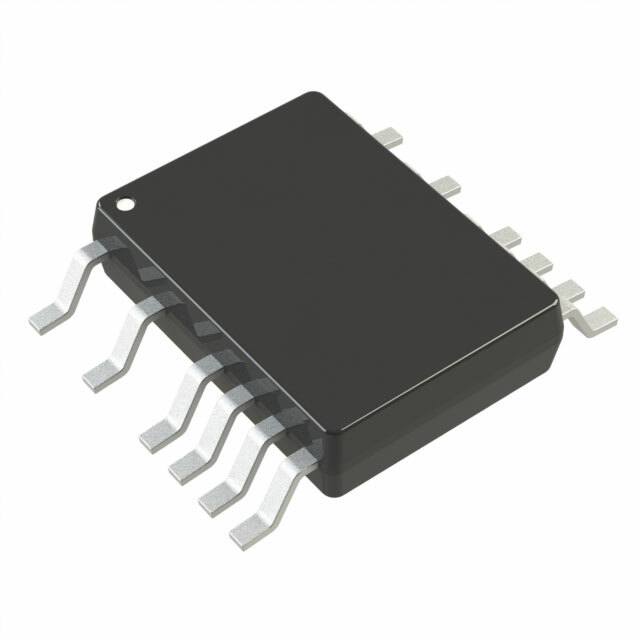

LTC7138HMSE#PBF

LTC7138HMSE#PBF от Analog Devices

Описание

LTC7138HMSE#PBF — это высоковольтный импульсный понижающий (buck) регулятор напряжения от Analog Devices. Он разработан для качественной работы в промышленных и автомобильных приложениях с широкими требованиями по входному напряжению и высокой эффективностью. Устройство может работать с входным напряжением от 4 В до 140 В и обеспечивает регулируемое выходное напряжение от 0.8 В до 140 В при выходном токе до 400 мА.

Преимущества

• Широкий диапазон входных напряжений: от 4 В до 140 В, подходит для разнообразных источников питания.
• Высокая эффективность: понижающий регулятор с низким тепловым сопротивлением.
• Регулируемое выходное напряжение: позволяет настраивать выходное напряжение от 0.8 В до 140 В.
• Компактный корпус: типоразмер 16-MSOP-EP для поверхностного монтажа.

Недостатки

• Отсутствие синхронного выпрямителя: Что приводит к снижению эффективности при высоких токах нагрузки.
• Ограниченный выходной ток: до 400 мА, что может быть недостаточно для некоторых высокомощных приложений.

Типовое использование

• Промышленные системы
• Автомобильная электроника
• Электронные схемы и устройства питания
• Коммуникационное оборудование
• Медицинское оборудование

Рекомендации по применению

1. Используйте подходящий радиатор: Для обеспечения стабильной работы при высоких нагрузках и избежания перегрева.
2. Разместите внешние компоненты близко к регулятору: Минимизация длины проводников поможет уменьшить шумы и улучшить стабильность работы.
3. Следите за общим уровнем наводок: Хорошее заземление и экранирование помогут избежать возможных помех.

Основные технические характеристики

• Входное напряжение: 4 В - 140 В
• Выходное напряжение: регулируемое от 0.8 В до 140 В
• Выходной ток: до 400 мА
• Диапазон рабочих температур: -40°C ~ 150°C (TJ)
• Корпус: 16-MSOP-EP

Аналоги

• LTC3637 от Analog Devices: также предлагает высокие входные характеристики с регулированием до 100 В.
• LM5017 от Texas Instruments: предназначен для приложений с пониженным выходным током.

Этот понижающий регулятор напряжения отлично подходит для широкого диапазона применения в системах с высокими требованиями по входному напряжению и надёжности.
