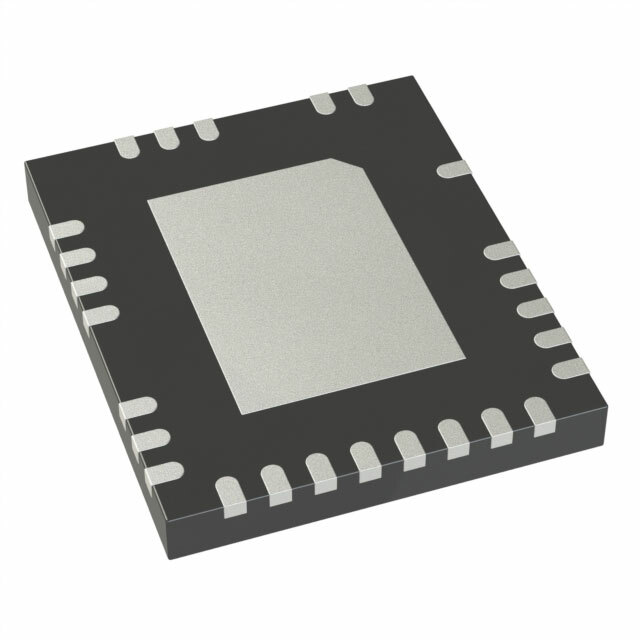

LTC7103MPUHE#PBF

Описание для LTC7103MPUHE#PBF от Analog Devices

Общее описание

LTC7103MPUHE#PBF - это высоковольтный, регулируемый понижающий DC-DC преобразователь от компании Analog Devices. Этот компонент предназначен для использования в приложениях, требующих высокоэффективного и компактного решения для преобразования напряжения. Он обеспечивает до 2.3A выходного тока с входным напряжением от 4.4V до 105V и выходным напряжением, регулируемым от 1V до 105V.

Преимущества

• Высокая эффективность: Обеспечивает высокоэффективное преобразование напряжения с минимальными потерями энергии.
• Широкий диапазон входного напряжения: Входное напряжение от 4.4V до 105V делает этот регулятор подходящим для различных источников питания.
• Компактный размер: Корпус 36-WFQFN (5x6 мм) позволяет экономить место на печатной плате.
• Стабильность и надежность: Поддержка высоких температур от -55°C до 150°C позволяет использовать регулятор в экстремальных условиях.

Недостатки

• Требует грамотного проектирования печатной платы: Для достижения оптимальной производительности необходимо тщательно проектировать схему и расположение компонентов на печатной плате.

Типовое использование

• Промышленная автоматика и управления
• Телекоммуникационное оборудование
• Системы управления питанием
• Медицинское оборудование
• Автомобильные системы

Рекомендации по применению

• Убедитесь в использовании соответствующих схем защиты от перенапряжения и перегрузки по току.
• Оптимизируйте проект печатной платы для улучшения теплоотвода и минимизации помех.
• Используйте качественные фильтрующие конденсаторы для улучшения стабильности напряжения.

Основные технические характеристики

• Функция: Понижающий (Buck) регулятор
• Конфигурация выхода: Положительное регулируемое напряжение
• Количество выходов: 1
• Входное напряжение: 4.4V - 105V
• Выходное напряжение: 1V - 105V
• Максимальный выходной ток: 2.3A
• Частота переключения: 1MHz
• Синхронный выпрямитель: Да
• Температурный диапазон: -55°C ~ 150°C (TJ)
• Монтаж: Поверхностный монтаж
• Корпус: 36-WFQFN (5x6 мм)

Возможные аналоги

• LTC3780: Высоковольтный синхронный понижающе-повышающий регулятор от Analog Devices
• LM76002: 60V, 2.5A DC-DC step-down регулятор от Texas Instruments
• TPS54061: Высоковольтный понижающий регулятор от Texas Instruments

Эти компоненты могут быть использованы в качестве альтернатив в зависимости от конкретных требований схемы и приложения.
