LTC7103EUHE#TRPBF от Analog Devices

Общее описание

LTC7103EUHE#TRPBF — это высокоэффективный понижающий (step-down) импульсный регулятор напряжения от компании Analog Devices. Он предназначен для работы с входным напряжением до 105 В и обеспечивает выходной ток до 2.3 А. Компактный корпус и высокочастотная работа делают этот регулятор идеальным выбором для приложений, требующих высокой плотности мощности.

Преимущества

• Широкий диапазон входного напряжения: поддерживает от 4.4 В до 105 В.
• Высокая эффективность: встроенные синхронные выпрямители.

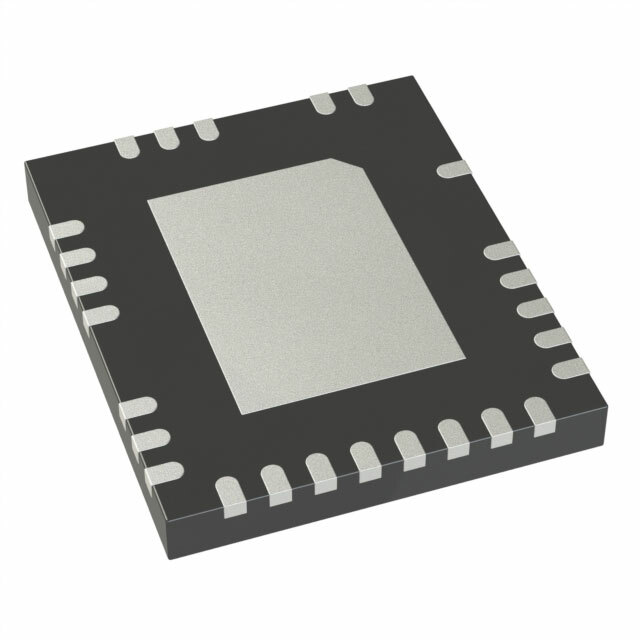

• Компактность: корпус 36-QFN (5x6 мм) с малым занимаемым пространством.
• Регулируемое выходное напряжение: от 1 В до 105 В.
• Емкостное управление током: обеспечивает стабильную работу и низкие пульсации.

Недостатки

• Максимальный выходной ток ограничен 2.3 А.
• Требует тщательного проектирования обвязки для достижения высокой эффективности и стабильности работы.

Типовое использование

Этот регулятор широко применяется в высоковольтных системах питания, таких как:

• Силовые модули
• Промышленные и коммерческие источники питания
• Системы питания телекоммуникационного оборудования
• Автомобильная электроника

Рекомендации по применению

• Расчет и монтаж: Внимательно следите за расположением компонентов, особенно заземляющих площадок, для минимизации шумов и улучшения теплового рассеяния.
• Использование главного дросселя: Подбирайте дроссель с нужными параметрами индуктивности и токовой емкости для достижения оптимальных рабочих характеристик.
• Конденсаторы: Выбирайте низкоимпедансные конденсаторы для эффективного сглаживания пульсаций.

Основные технические характеристики

• Диапазон входного напряжения: от 4.4 В до 105 В
• Выходное напряжение: регулируемое от 1 В до 105 В
• Максимальный выходной ток: 2.3 А
• Частота переключения: до 1 МГц
• Корпус: 36-QFN (5x6 мм)
• Температурный диапазон: от -40°C до +125°C (TJ)

Возможные аналоги

• LTC7103IFE#PBF от Analog Devices — аналогичный чип в слегка отличающемся корпусе и температурном диапазоне.
• LTC3639IDHC#PBF от Analog Devices — другой высоковольтный понижающий регулятор с похожими характеристиками.

Заключение

LTC7103EUHE#TRPBF — это надежный и высокоэффективный понижающий регулятор напряжения, идеально подходящий для приложений с высоким напряжением. Правильное проектирование и выбор компонентов позволят максимально эффективно использовать возможности данного регулятора.
