LTC7103EUHE#PBF

LTC7103EUHE#PBF от Analog Devices

Общее описание:

LTC7103EUHE#PBF – это высокоэффективный понижающий регулятор напряжения от компании Analog Devices. Этот интегральный микросхемный регулятор предназначен для применения в системах с широким диапазоном входного напряжения и обеспечивает регулируемое выходное напряжение при постоянной частоте переключения до 1 МГц. LTC7103 обладает встроенной синхронной выпрямляющей схемой, что позволяет достичь высокой эффективности преобразования и минимизировать тепловые потери.

Преимущества:

• Широкий диапазон входного напряжения: от 4.4 В до 105 В, что делает его универсальным для различных источников питания.
• Высокая эффективность: благодаря синхронному выпрямлению и низкому сопротивлению MOSFET.
• Регулируемое выходное напряжение: от 1 В до 105 В, что позволяет адаптировать схему под конкретные требования.
• Интегрированная защита: защита от перенапряжения, перегрева и короткого замыкания.

Недостатки:

• Сложность применения: требует точных расчетов и настройки для оптимальной работы.
• Стоимость: может быть выше по сравнению с более простыми регуляторами напряжения.

Типовое использование:

• Преобразователи питания для компьютеров и серверов
• Автомобильные и промышленные системы питания
• Электронные системы с батарейным питанием
• Телекоммуникационные системы

Рекомендации по применению:

• Используйте импульсные дроссели и конденсаторы, соответствующие номиналу тока и напряжения.
• Обеспечьте надлежащую вентиляцию или теплоотвод для предотвращения перегрева.
• Следуйте рекомендуемым значениям элементов фильтрации и обратной связи для стабильной работы регулятора.

Основные технические характеристики:

• Диапазон входного напряжения: 4.4 В - 105 В
• Регулируемое выходное напряжение: 1 В - 105 В
• Максимальный выходной ток: 2.3 А
• Частота переключения: до 1 МГц
• Тип выпрямителя: Синхронный
• Температурный диапазон эксплуатации: -40°C ~ 125°C (TJ)

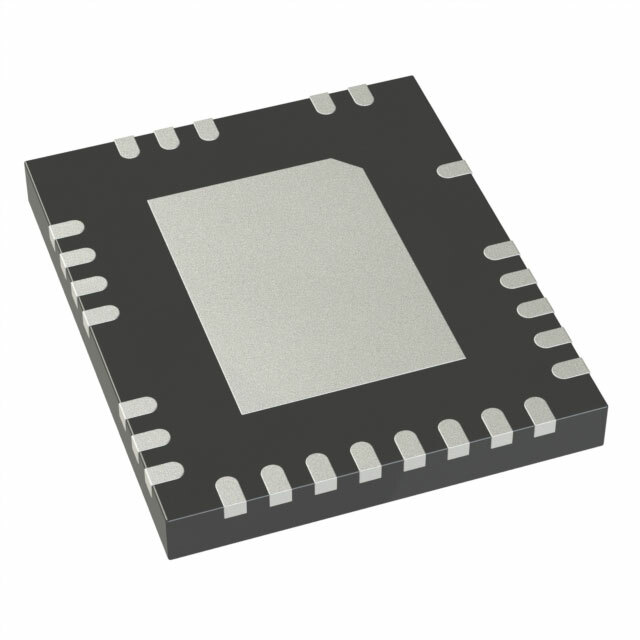

• Корпус: 36-WFQFN, 26 выводов, с открытой подошвой, размер 5x6 мм

Возможные аналоги:

• LT3845: По характеристикам схожий понижающий регулятор от Analog Devices с аналогичной топологией.
• LM5116: Похожие характеристики, но с различиями в частотах переключения и функциях защиты.

Заключение:

LTC7103EUHE#PBF – это мощный и надежный регулятор напряжения, который подходит для широкого спектра применений в области электроники. Его высокая эффективность и возможность регулировки выходного напряжения делает его идеальным выбором для сложных систем питания.
