LTC7004MPMSE#PBF

LTC7004MPMSE#PBF от Analog Devices

Общее описание

LTC7004MPMSE#PBF – это высокопроизводительный драйвер верхнего плеча (high-side), специально разработанный для управления силовыми N-канальными MOSFET транзисторами. Он способен работать в широком диапазоне напряжений и обеспечивает надежное переключение. Корпус устройства позволяет применять его в условиях ограниченного пространства и суровых температурных режимах.

Преимущества

• Высокая скорость переключения: Обеспечивает быстрые времена нарастания и спада (90 нс и 40 нс соответственно).
• Широкий диапазон напряжений: Поддерживает работу при напряжениях питания от 3,5 В до 15 В и напряжении верхнего плеча до 60 В.
• Широкий температурный диапазон: Подходит для суровых условий эксплуатации с температурным диапазоном от -55°C до +150°C.
• Низкое энергопотребление: Эффективное управление энергопотреблением для увеличения времени автономной работы.

Недостатки

• Сложность настройки: Требует правильной конфигурации для оптимальной работы.

Типовое использование

• Управление силовыми MOSFET в источниках питания.
• Приложения в автомобильной электронике.
• Промышленные системы питания.
• Системы распределенного питания.

Рекомендации по применению

• Расчет тепловыделения: При планировании использования устройства следует учитывать тепловое рассеяние, особенно в условиях работы при максимальных температурах и напряжениях.
• Использование качественных компонентов: Рекомендуется использовать компоненты высокого качества для обеспечения надежности и стабильности работы.
• Адекватная фильтрация: Для снижения шумов на входах устройства рекомендуется использовать фильтры.

Основные технические характеристики

• Конфигурация: Верхнее плечо (High-Side)
• Количество драйверов: 1
• Тип входа: Невызываемый (Non-Inverting)
• Максимальное напряжение верхнего плеча (Bootstrap): 60 В
• Напряжение питания: 3.5 В ~ 15 В
• Время нарастания/спада (типовое): 90 нс / 40 нс
• Температурный диапазон: -55°C ~ 150°C

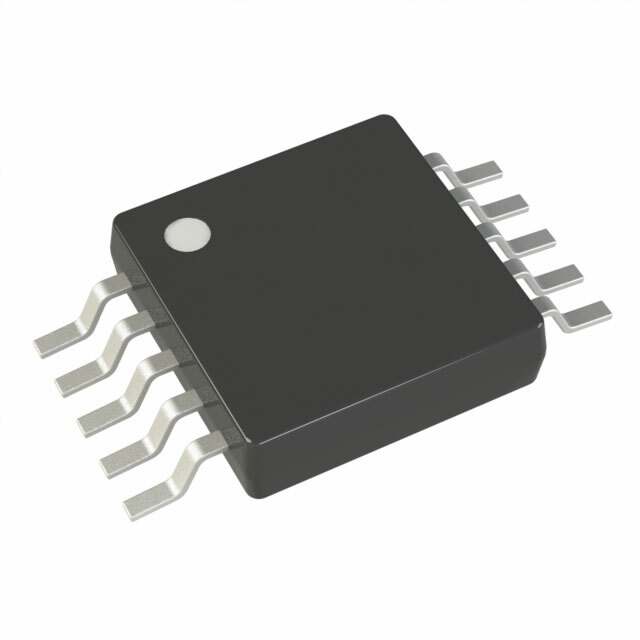

• Корпус: 10-TFSOP, 10-MSOP (3.00 мм ширина) с тепловым отводом (Exposed Pad)

Возможные аналоги

• LTC1157: Простой драйвер MOSFET с высоким напряжением и низким потреблением.
• LTC7003: Подобный драйвер для высоковольтных приложений с улучшенными характеристиками.

LTC7004MPMSE#PBF от Analog Devices – эффективное решение для управления мощными MOSFET с надежностью и гибкостью в суровых условиях эксплуатации.
