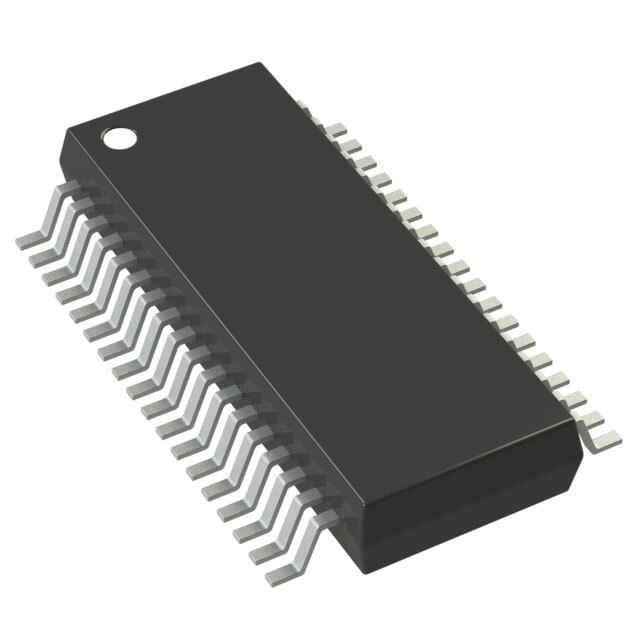

LTC6801HG#PBF

LTC6801HG#PBF от Analog Devices

Общее описание

LTC6801HG#PBF — это высокопроизводительная интегральная схема для мониторинга батарей от компании Analog Devices. Она предназначена для применения в системах управления аккумуляторными батареями и поддерживает мониторинг до 12 литий-ионных ячеек. LTC6801 обеспечивает надежное измерение напряжений каждой ячейки с высокой точностью и защиту от перенапряжения, а также от перегрева.

Преимущества

• Высокая точность: Обеспечивает точное измерение напряжений с минимальным отклонением.
• Многоуровневая защита: Встроенная защита от перенапряжения и перегрева.
• Широкий диапазон рабочих температур: Надежная работа при температурах от -40°C до 125°C.
• Компактность: Выполнен в компактном корпусе 36-SSOP, что позволяет экономить место на плате.

Недостатки

• Отсутствие интерфейса связи: Имеет ограниченные возможности по выходной связи данных без использования дополнительных компонентов.
• Высокая стоимость: Могут быть найдены более доступные аналоги для менее требовательных применений.

Типовое использование

LTC6801HG#PBF широко применяется в:

• Системах управления аккумуляторами для электромобилей.
• Промышленных системах энергоснабжения.
• Системах резервного питания.
• Энергосберегающих устройствах.

Рекомендации по применению

• Тщательно подберите радиаторы для эффективного отвода тепла, особенно если ожидается работа при верхних пределах температурного диапазона.
• Расположите конденсаторы рядом с ножками питания для минимизации шумов и оптимальной работы.
• Обеспечьте, чтобы напряжение каждой ячейки не превышало установленные пределы для предотвращения повреждений.

Основные технические характеристики

• Химия батареи: Литий-ион
• Количество ячеек: 1 ~ 12
• Защита от неисправностей: Защита от перенапряжения и перегрева
• Диапазон рабочих температур: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 36-SSOP
• Измерительный диапазон напряжений: 0V до 5V (для каждой ячейки)

Возможные аналоги

• MAX17852 от Maxim Integrated: 12-канальный монитор состоянияLithium-Ion аккумуляторов.
• ISL94203 от Renesas: Монитор и балансировщик для литий-ионных батарей до 8 ячеек.
• BQ76940 от Texas Instruments: Монитор батарей до 15 ячеек.

Для получения дополнительной информации и характеристик о LTC6801HG#PBF посетите официальный сайт Analog Devices или обратитесь к технической документации.
