LTC6268HS6#TRMPBF от Analog Devices

Общее описание

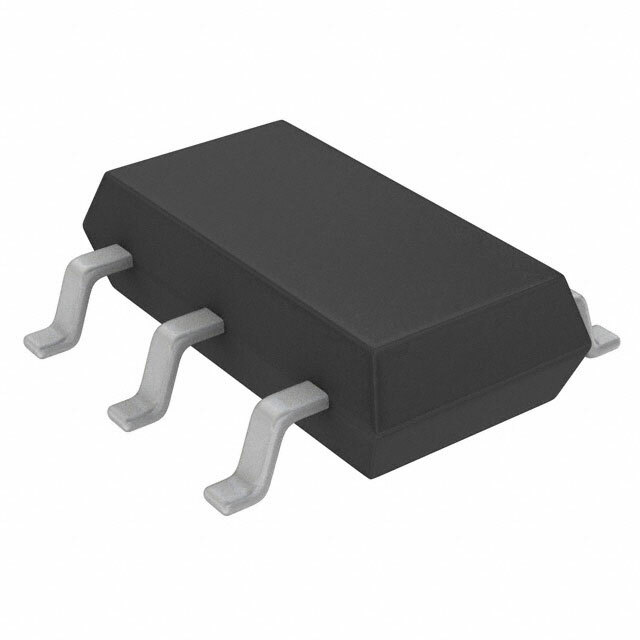

LTC6268HS6#TRMPBF - это одноканальный операционный усилитель с входом на JFET (полевой транзистор с управляющим p-n переходом), обладающий высокой скважностью и широкополосными характеристиками, что делает его идеальным для применения в высокочастотных и быстро реагирующих системах. Усилитель выполнен в компактном корпусе TSOT-23-6, что упрощает его установку на печатные платы с ограниченным пространством.

Преимущества

• Высокая скважность: 400 В/мкс, что позволяет выполнять быстрые переходные процессы.
• Широкое полоса пропускания: 500 МГц, обеспечивающая отличное усиление сигнала на высоких частотах.
• Низкий входной ток смещения и малый дрейф: Ток смещения всего 4 пА, что минимизирует погрешность.
• Rail-to-Rail выход: Полное использование диапазона питающего напряжения, что обеспечивает большие амплитуды выходного сигнала.
• Компактный корпус: TSOT-23-6 позволяет устанавливать на платах с ограниченным пространством.

Недостатки

• Высокое потребление тока: До 16,5 мА, что может увеличивать требования к источникам питания.
• Чувствительность к шуму: Высокие частоты и широкий диапазон усиливаемых сигналов могут требовать дополнительных мер для защиты от электромагнитных помех.

Типовое использование

• Высокоскоростные системы обработки сигналов
• Усилители для фотодетекторов и фотодиодов
• Аналого-цифровые и цифро-аналоговые преобразователи
• Операционные усилители с низким уровнем шума
• Интегральные схемы для высокочастотных приложений

Рекомендации по применению

• Тщательный выбор источника питания: Убедитесь, что источник питания может обеспечить необходимые параметры для минимизации риска помех и нестабильности работы.
• Экранирование и фильтрация: Для высокочастотных приложений рекомендуется использовать экранирование и фильтрацию для защиты от электромагнитных помех.
• Температурный режим: Проконтролируйте режим эксплуатации, чтобы температура не превышала диапазон от -40°C до 125°C.

Основные технические характеристики

• Тип усилителя: J-FET
• Количество каналов: 1
• Тип выхода: Rail-to-Rail
• Скважность: 400 В/мкс
• Полоса пропускания: 500 МГц
• Частота 3-дБ: 350 МГц
• Входной ток смещения: 4 пА
• Напряжение смещения на входе: 200 мкВ
• Ток потребления: 16,5 мА
• Диапазон питающих напряжений: 3,1 В — 5,25 В
• Температурный диапазон эксплуатации: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: TSOT-23-6

Возможные аналоги

• OPA657 от Texas Instruments: Также является JFET операционным усилителем с высокими характеристиками.
• AD8620 от Analog Devices: Двухканальный JFET операционный усилитель с низким уровнем шума и высоким значением скважности.

Заключение

LTC6268HS6#TRMPBF от Analog Devices - это высокоскоростной, однооперационный усилитель на основе JFET, идеально подходящий для высокочастотных применений, требующих высокой скважности и широкополосных характеристик. Этот компонент станет отличным выбором для инженеров, занимающихся разработкой высокоточного и быстродействующего оборудования.
