LTC6091IUFE#TRPBF

LTC6091IUFE#TRPBF от Analog Devices

Общее описание

LTC6091IUFE#TRPBF — это двухканальный операционный усилитель общего назначения с выходом rail-to-rail от компании Analog Devices. Основное его предназначение — усиление сигналов с низкими уровнями шума и минимальным смещением входного напряжения, что делает его идеальным выбором для различных прецизионных приложений.

Преимущества

• Высокая стабильность: Низкий уровень смещения входного напряжения и малый входной ток обеспечивают высокую стабильность и точность.
• Широкий динамический диапазон: Выходной сигнал rail-to-rail позволяет использовать весь доступный диапазон напряжений.
• Высокая скорость нарастания: Значение скорости нарастания 21 В/мкС улучшает качество быстродействующих схем.
• Широкий диапазон питания: Поддерживает напряжение питания от ±4.75 В до ±70 В, что расширяет возможности применения.

Недостатки

• Стоимость: Цена может быть выше по сравнению с аналогичными компонентами с меньшими характеристиками.
• Размер корпуса: Форм-фактор 16-WFQFN может требовать специального процесса монтажа.

Типовое использование

• Прецизионные измерительные приборы
• Многоуровневые усилительные системы
• Промышленные приложения с высоковольтными требованиями
• Медицинское оборудование

Рекомендации по применению

Рекомендуется использовать LTC6091IUFE#TRPBF в схемах, требующих высокой точности и устойчивости к электромагнитным помехам. При проектировании следует учитывать особенности поверхностного монтажа и обеспечить надежный контакт выводов.

Основные технические характеристики

• Тип усилителя: Общее назначение
• Количество каналов: 2
• Выходной сигнал: Rail-to-rail
• Скорость нарастания: 21 В/мкС
• Полоса пропускания по коэффициенту усиления (GBWP): 12 МГц
• Входное смещение напряжения: 330 мкВ
• Входной ток смещения: 3 пА
• Потребляемый ток (на один канал): 2.8 мА
• Выходной ток (на один канал): 90 мА
• Диапазон питающих напряжений:
  • Мин.: ±4.75 В
  • Макс.: ±70 В
• Рабочая температура: от -40°C до 85°C

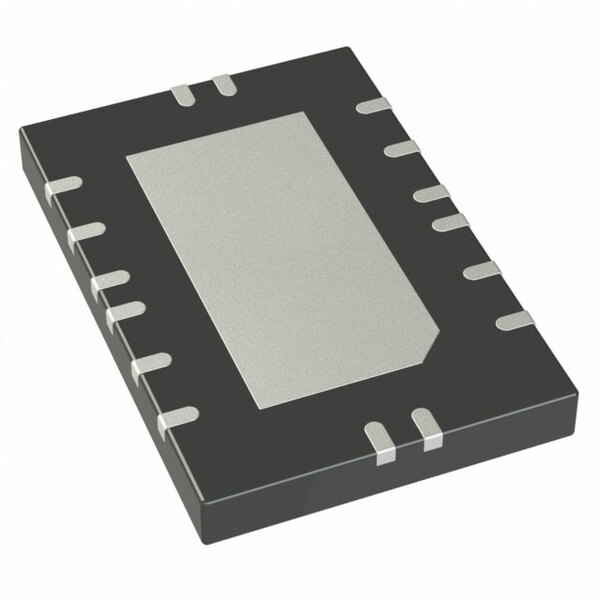

• Тип корпуса: Surface Mount, 16-WFQFN Exposed Pad
• Размер корпуса: 32(16)-QFN (4x6 мм)

Возможные аналоги

• OPA454PA от Texas Instruments — аналогичный высоковольтный операционный усилитель.
• LT1366 от Analog Devices — вариант с более низким рабочим напряжением.
• ADHV4702-1 от Analog Devices — для приложений с еще более высокими уровнями напряжения и точности.

Использование LTC6091IUFE#TRPBF позволяет создать надежную и точную систему усиления для профессиональных и промышленных задач, где важны точность и стабильность сигнала.
