LTC5597HDC#TRMPBF

LTC5597HDC#TRMPBF от Analog Devices

Общее описание: LTC5597HDC#TRMPBF является высокочастотным детектором мощности от фирмы Analog Devices, предназначенным для работы в диапазоне частот от 100 МГц до 70 ГГц. Это устройство предназначено для точного измерения уровня сигнала в системах беспроводной связи и других высокочастотных приложениях.

Преимущества:

• Широкий диапазон частот: Охватывает диапазон от 100 МГц до 70 ГГц, что делает его универсальным для различных применений.
• Высокая точность: Погрешность измерения составляет всего ±2 дБ, что обеспечивает надежные результаты.
• Компактные размеры: Поставляется в корпусе 8-WFDFN с тепловым отводом для улучшенной тепловой управляемости.
• Низкое энергопотребление: Потребляет всего 33.5 мА тока от источника питания с напряжением 2.7В ~ 3.6В.

Недостатки:

• Высокая стоимость: Значительная цена может быть ограничивающим фактором для бюджетных проектов.
• Чувствительность к высокочастотным помехам: Требуется тщательное проектирование схемы для предотвращения помех.

Типовое использование:

• Системы беспроводной связи: GSM, LTE, 5G и другие.
• Измерительные приборы: Спектроанализаторы и измерители мощности.
• Системы беспроводных локальных сетей (WLAN): Wi-Fi оборудование.
• Радиочастотные (RF) системы: Радары и спутниковая связь.

Рекомендации по применению:

• Обеспечьте правильное управление теплом, используя тепловой отвод и хорошее охлаждение.
• Минимизируйте влияние внешних шумов и помех, используя соответствующие фильтры и экранирование.
• Следите за соответствием номинальных параметров питающего напряжения и потребляемого тока.

Основные технические характеристики:

• Диапазон частот: 100 МГц ~ 70 ГГц
• Тип системы: Мобильная связь, WLAN
• Входной диапазон: -41.7 дБм ~ 5.2 дБм
• Точность: ±2 дБ
• Напряжение питания: 2.7В ~ 3.6В
• Ток потребления: 33.5 мА
• Тип монтажа: Поверхностный монтаж

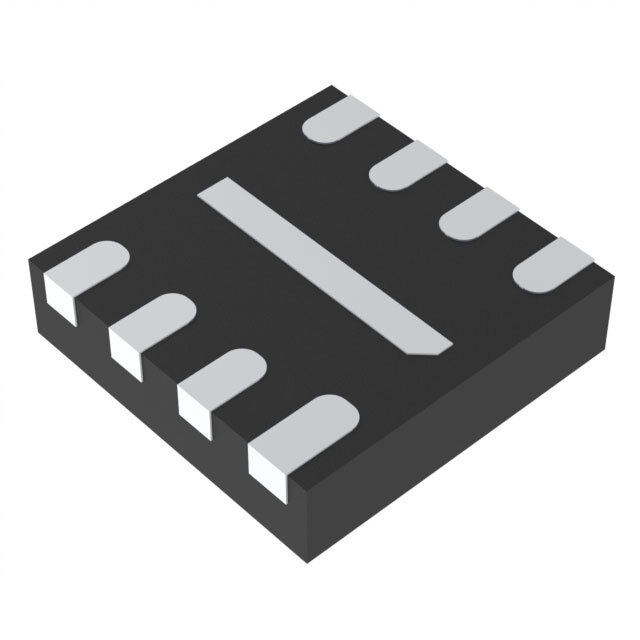

• Корпус: 8-WFDFN с тепловым отводом

Возможные аналоги:

• ADL5904: RF детектор от Analog Devices, работающий в диапазоне частот от 50 МГц до 9 ГГц.
• LT5534: Подобный продукт от Analog Devices, работающий в более узком диапазоне частот.

Используя данный продукт, вы сможете значительно улучшить точность и широту охвата ваших высокочастотных измерений.
