LTC5553IUDB#TRMPBF

LTC5553IUDB#TRMPBF от Analog Devices

Общее описание

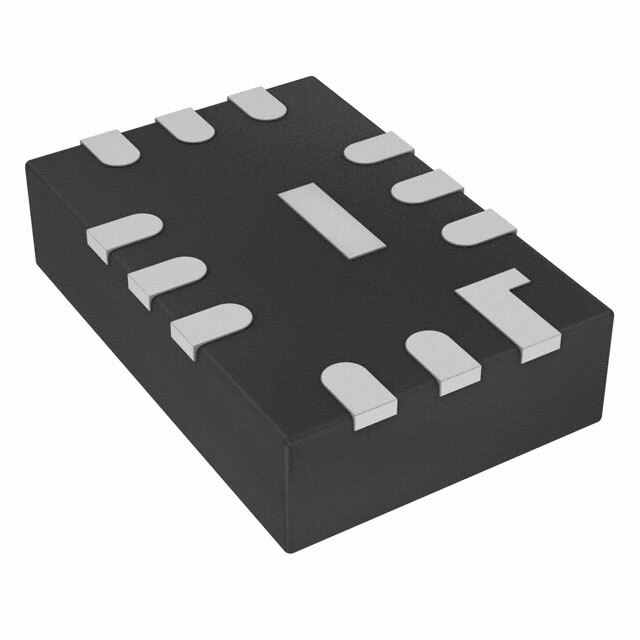

LTC5553IUDB#TRMPBF - это высокопроизводительный двухпортовый интенсивный смеситель от Analog Devices, предназначенный для работы в широком диапазоне частот от 3 ГГц до 20 ГГц. Устройство выполнено в компактном корпусе 12-QFN (3x2 мм), что обеспечивает его удобное использование в различных радиочастотных (RF) приложениях.

Преимущества

• Широкий диапазон частот: Способность работать в частотном диапазоне от 3 ГГц до 20 ГГц позволяет использовать LTC5553IUDB#TRMPBF в различных высокоскоростных и высокочастотных системах.
• Компактный размер: Корпус 12-QFN (3x2 мм) позволяет интегрировать этот компонент в ограниченные по пространству конструкции.
• Низкий уровень шума: Благодаря высококачественным внутренним схемам, LTC5553IUDB#TRMPBF демонстрирует низкий уровень шума.

Недостатки

• Специфический рабочий диапазон: Компонент предназначен для работы в определенном диапазоне частот, что может ограничивать его использование в приложениях с другими частотными требованиями.
• Потребляемый ток: В некоторых приложениях может потребоваться управление потребляемой мощностью, так как устройство потребляет 132 мА при напряжении питания 3.3 В.

Типовое использование

• Беспроводные связи: Применение в системах 5G, спутниковой связи, радиостанциях.
• Радиолокация и навигация: Использование в радарных системах, системах управления движением.
• Измерительное оборудование: Включение в спектроанализаторы и другие измерительные приборы.

Рекомендации по применению

• Питание: Устройство требует стабильного напряжения питания 3.3 В.
• Монтаж: Поверхностный монтаж (SMD) в корпусе 12-QFN (3x2 мм) позволяет легко включать устройство в современные печатные платы.
• Согласование импеданса: Необходимо обеспечить правильное согласование импедансов для минимизации отражений и потерь сигнала.

Основные технические характеристики

• Рабочий диапазон частот: 3 ГГц ~ 20 ГГц
• Потребляемый ток: 132 мА
• Напряжение питания: 3.3 В
• Уровень шума: 12.8 дБ
• Тип корпуса: 12-QFN (3x2 мм)

Возможные аналоги

• HMC8191 от Analog Devices: Аналогичный широкополосный смеситель с диапазоном частот от 2 ГГц до 18 ГГц.
• MAX2023 от Maxim Integrated: Многочастотный широкополосный смеситель, поддерживающий частоты до 10 ГГц.

Этот высокопроизводительный компонент от Analog Devices является отличным выбором для высокоскоростных и высокочастотных приложений, обеспечивая надежность и стабильность в различных условиях эксплуатации.
