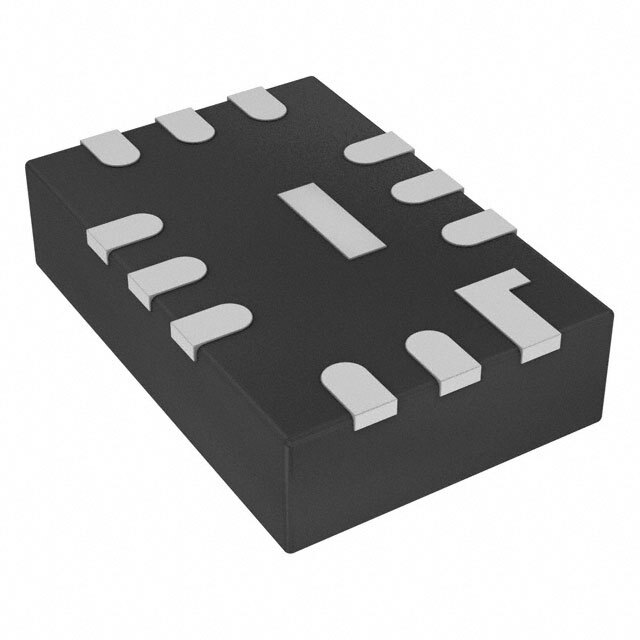

LTC5548IUDB#TRPBF

Описание

LTC5548IUDB#TRPBF – это высокопроизводительный двухпортовый смеситель, предназначенный для приемно-передающих (Rx/Tx) приложений в частотном диапазоне от 2 ГГц до 14 ГГц. Этот компонент от компании Analog Devices позволяет эффективное преобразование частоты в широком диапазоне высокочастотных сигналов.

Преимущества

• Широкий частотный диапазон: Поддерживает частоты от 2 ГГц до 14 ГГц, что подходит для многих радиочастотных приложений.
• Высокая линейность: Обеспечивает хорошее подавление интермодуляционных искажений, что важно для высокопроизводительных систем.
• Компактный размер: Корпус 12-QFN (3x2 мм) позволяет использовать компонент в компактных устройствах.
• Низкое энергопотребление: При потребляемом токе 136 мА и напряжении питания 3.3 В, что делает его энергоэффективным.

Недостатки

• Частотные ограничения: Хотя частотный диапазон довольно широк, он ограничивается 14 ГГц.
• Требуется стабильное питание: Необходимость стабильного источника питания 3.3 В для оптимального функционирования.

Типовое использование

• Радарные системы: Преобразование частоты в современных радарах.
• Системы беспроводной связи: Использование в базовых станциях и приемо-передающих устройствах.
• Измерительные приборы: Обеспечивает точное преобразование частоты в измерительных системах.

Рекомендации по применению

• Антенны и приемники РЛС: Может быть использован для сложных систем радиолокационного приема и обработки сигналов.
• Базовые станции связи: Оптимально для применения в системах сотовой связи, радиолиниях и других типах беспроводной передачи данных.
• Научные измерительные системы: Идеально для точных измерительных приборов в области радиочастотного анализа и тестирования.

Основные технические характеристики

• Частотный диапазон: 2 ГГц ~ 14 ГГц
• Шумовая фигура: 10.8 дБ
• Ток питания: 136 мА
• Напряжение питания: 3.3 В
• Тип корпуса: 12-QFN (3x2 мм)
• Рабочая температура: -40°C до +105°C

Возможные аналоги

• HMC519LC4B от Analog Devices: Высокопроизводительный смеситель с частотным диапазоном 4 ГГц ~ 8 ГГц.
• ADL5801 от Analog Devices: Прецизионный смеситель с частотным диапазоном 10 МГц ~ 6 ГГц.

Эти компоненты помогут значительно улучшить производительность ваших радиочастотных систем, обеспечивая надежное и точное преобразование частоты.
