LTC3895HFE#TRPBF

LTC3895HFE#TRPBF от Analog Devices

Общее описание

LTC3895HFE#TRPBF — это высоковольтный понижающий (buck) контроллер от компании Analog Devices. Он предназначен для преобразования входного напряжения от 4 В до 140 В в более низкое напряжение с высокой эффективностью. Основной особенностью данного контроллера является его способность к синхронному выпрямлению, что значительно улучшает КПД и уменьшает потери на компонентах.

Преимущества

• Широкий диапазон входных напряжений: от 4 В до 140 В, что позволяет использовать контроллер в различных приложениях.
• Высокая эффективность: достигается благодаря синхронному выпрямлению.
• Поддержка высоких токов: может работать в схемах с высокими нагрузками.
• Гибкость настроек: возможность выбора частоты переключений от 50 кГц до 900 кГц.
• Множество функций защиты: такие как ограничение тока, мягкий старт и контроль фазы.

Недостатки

• Требовательность к охлаждению: при максимальной нагрузке возможно требование к дополнительному охлаждению из-за рассеиваемого тепла.
• Не подходит для приложений сверхнизкого напряжения: минимальное входное напряжение 4 В.

Типовое использование

• Промышленное оборудование: благодаря высокому диапазону входных напряжений.
• Системы электропитания для автомобилей: подходящие для работы с высокими напряжениями.
• Телекоммуникационное оборудование: высокая эффективность и гибкость частот регулирования.

Рекомендации по применению

• Правильная компоновка PCB: чтобы минимизировать электромагнитные помехи и потери, следует аккуратно планировать расположение компонентов и межсоединений.
• Использование качественных пассивных компонентов: высокоэффективные дроссели и конденсаторы положительно скажутся на общей производительности схемы.
• Контроль температуры: мониторинг и управление температурой помогут предотвратить перегрев и продлить срок службы устройства.

Основные технические характеристики

• Входное напряжение: 4 В ~ 140 В
• Частота переключений: 50 кГц ~ 900 кГц
• Рабочая температура: -40°C ~ 150°C (Tj)

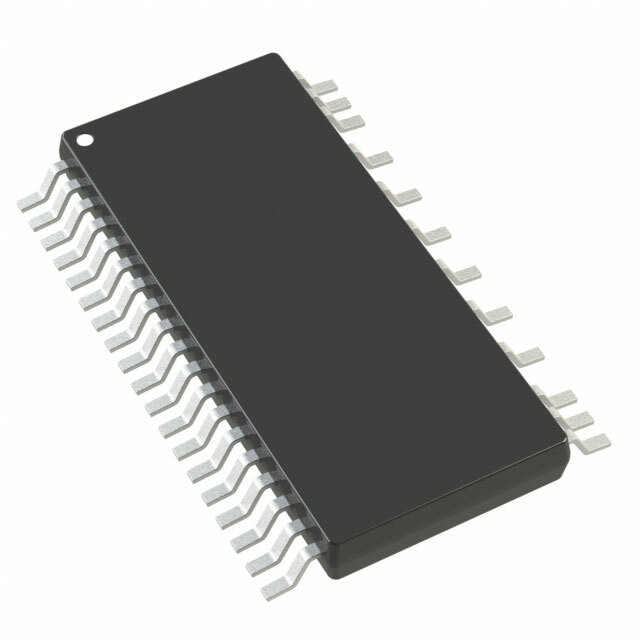

• Корпус: 38-TSSOP-EP
• Количество выходов: 1
• Тип регулирования: Синхронный выпрямитель
• Максимальный рабочий цикл: 100%

Возможные аналоги

• LTC3891: аналогичен по функциям, но с несколько меньшим диапазоном входного напряжения.
• LM5116: контроллер понижающего типа с широким диапазоном входных напряжений от Texas Instruments.
• LT3763: понижающий контроллер от Analog Devices с расширенными функциями управления на борту.

LTC3895HFE#TRPBF — это многофункциональный, высокоэффективный контроллер, который готов к использованию в различных силовых и промышленных приложениях, требующих высокой надежности и производительности.
