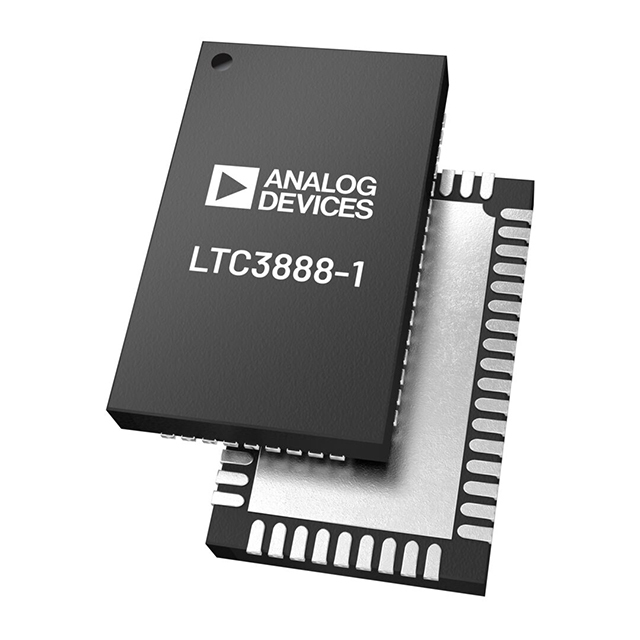

LTC3888IUHG-1#PBF

LTC3888IUHG-1#PBF от Analog Devices

Общее описание

LTC3888IUHG-1#PBF — это мощный DC-DC контроллер с двумя выходами и восьмифазной топологией понижающего преобразователя от компании Analog Devices. Данный контроллер предназначен для высокоэффективного и точного управления напряжением в сложных системах. Благодаря встроенной поддержке интерфейсов I2C и PMBus, он позволяет гибко и удобно настраивать параметры работы в реальном времени.

Преимущества

• Высокая эффективность: благодаря понижающей топологии и восьмифазному режиму работы, устройство обеспечивает минимальные потери энергии.
• Гибкость настройки: наличие интерфейсов I2C и PMBus предоставляет возможность изменения параметров и мониторинга в реальном времени.
• Надежность: поддержка контроля тока, мягкого старта, контроля фазы и других функций обеспечивает стабильность работы.
• Высокая частота переключения: рабочая частота от 250 кГц до 1 МГц.

Недостатки

• Высокая сложность разработки: для эффективного использования всех возможностей контроллера требуется опыт и знания в области проектирования схем.
• Стоимость: может быть выше по сравнению с менее функциональными аналогами.

Типовое использование

• Серверные и телекоммуникационные системы: для обеспечения стабильного и точного питания процессоров, памяти и других критичных компонентов.
• Промышленная электроника: в устройствах, требующих надежного и управляемого питания.
• Автомобильные системы: для питания различных компонентов в автомобилях.

Рекомендации по применению

• Компетентная разработка печатных плат: обратите внимание на качественную разводку, чтобы минимизировать шумы и потерю мощности.
• Мониторинг и диагностика: используйте возможности PMBus для постоянного мониторинга состояния системы и внесения необходимых изменений в настройку.

Основные технические характеристики

• Тип выходного сигнала: транзисторный драйвер
• Функция: понижающий преобразователь (step-down)
• Конфигурация выходов: положительная
• Количество выходов: 2
• Количество фаз: 8
• Напряжение питания: 4.5В ~ 26.5В
• Частота переключения: 250 кГц ~ 1 МГц
• Напряжение свичинга: нет данных
• Синхронный выпрямитель: нет
• Подключение тактирования: да
• Серийные интерфейсы: I2C, PMBus
• Контрольные функции: ограничение тока, включение, контроль частоты, контроль фазы, индикация готовности, мягкий старт
• Температурный диапазон: -40°C ~ 125°C (TJ)
• Академическая степень: автомобильный
• Квалификация: AEC-Q100
• Вид монтажа: поверхностный монтаж
• Корпус: 52-WFQFN с открытым основанием
• Устройство поставщика в корпусе: 52-QFN (5x8)

Возможные аналоги

• LTC3886: аналогичный контроллер с поддержкой PMBus и I2C, но с менее развитой функциональностью.
• LTC3887: двухвыходной понижающий контроллер с аналогичными характеристиками, но без восьмифазной топологии.

LTC3888IUHG-1#PBF является отличным выбором для требовательных приложений, где необходим высокий КПД и точное управление напряжением питания.
