LTC3884IRHE-1#PBF от Analog Devices

Общее описание

LTC3884IRHE-1#PBF от Analog Devices - это высокопроизводительный двухфазный контроллер понижающего преобразователя, находящий применение в системах распределённого питания и вольтмодинге. Контроллер поддерживает управление через интерфейсы I2C и PMBus, что позволяет легко интегрировать его в сложные системы с возможностью удаленного управления и мониторинга.

Преимущества

• Высокая эффективность: благодаря синхронному выпрямлению и многофазной архитектуре уменьшаются потери на переключении, что повышает общую эффективность преобразователя.
• Широкий диапазон рабочих напряжений: поддерживает входное напряжение от 4.5В до 38В, что делает его идеальным для применения в различных системах питания.
• Гибкость управления: поддержка интерфейсов I2C и PMBus позволяет удалённо управлять параметрами и состоянием устройства.
• Надежность: широкий диапазон рабочих температур от -40°C до 125°C позволяет использовать устройство в жёстких условиях эксплуатации.

Недостатки

• Сложность интеграции: необходимы дополнительные знания и навыки для реализации управления через интерфейсы I2C и PMBus.

Типовое использование

• Системы распределенного питания
• Серверы и высокопроизводительные вычислительные системы
• Телекоммуникационное оборудование
• Промышленные источники питания
• Системы вольтмодинга в компьютерных и графических системах

Рекомендации по применению

• Используйте высококачественные конденсаторы и дроссели для получения максимальной эффективности при преобразовании.
• При проектировании печатной платы уделите особое внимание трассировке и развязке сигнальных линий управления и синхронизации.
• Настройте параметры управления через интерфейсы I2C и PMBus для оптимизации работы устройства под конкретные задачи.

Основные технические характеристики

• Тип выходного сигнала: Драйвер транзистора
• Функция: Понижающий (Step-Down)
• Конфигурация выхода: Положительный
• Топология: Buck
• Количество выходов: 2
• Количество фаз: 2
• Напряжение питания (Vcc/Vdd): От 4.5В до 38В
• Частота переключения: От 200кГц до 1МГц
• Синхронный выпрямитель: Да
• Синхронизация по тактовому сигналу: Да
• Серийные интерфейсы: I2C, PMBus
• Функции управления: Включение, управление частотой, управление фазой, сигнализация состояния
• Рабочая температура: От -40°C до 125°C (Тж)
• Тип монтажа: Поверхностный монтаж

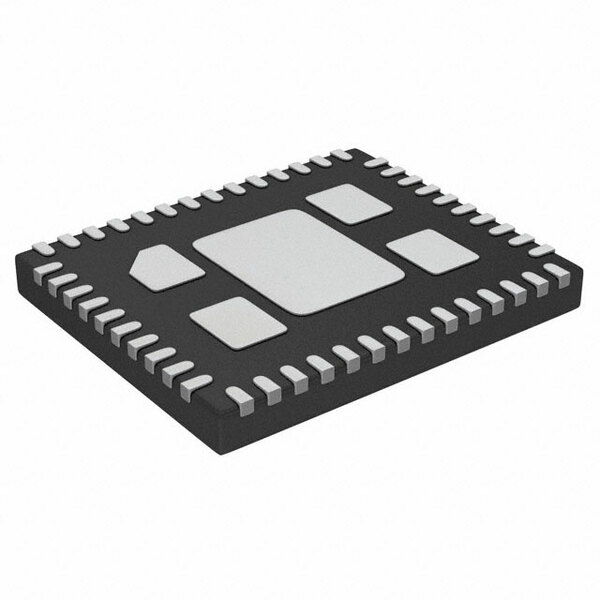

• Корпус: 48-WFQFN с видимой подложкой
• Поставка в корпусе: 48-GQFN (5x6)

Возможные аналоги

• LTC3880 от Analog Devices
• LTC3875 от Analog Devices
• TPS40422 от Texas Instruments

<>
