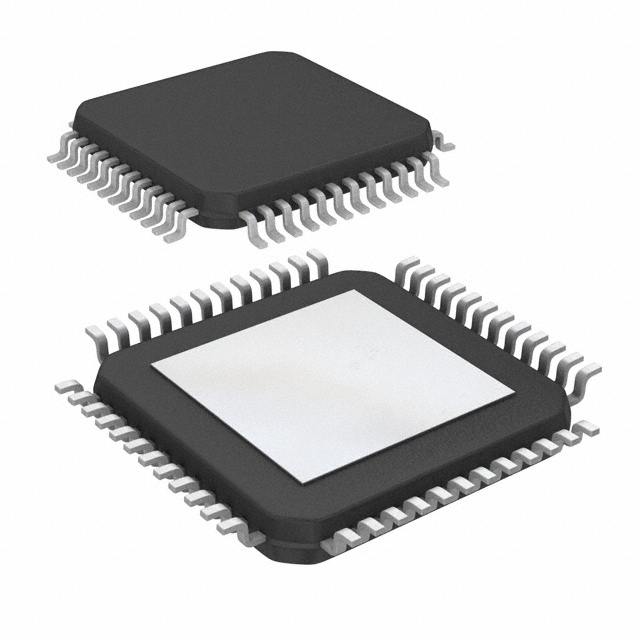

LTC3871HLXE#PBF

LTC3871HLXE#PBF от Analog Devices

Общее описание

LTC3871HLXE#PBF - это высокоэффективный контроллер DC-DC, предназначенный для работы в схемах преобразования напряжения от компании Analog Devices. Этот компонент поддерживает как понижающее (buck), так и повышающее (boost) преобразование, может использоваться в двухфазных системах преобразования энергии и исключительно подходит для приложений, требующих высокой эффективности и стабильности выходного напряжения.

Преимущества

• Широкий диапазон входного напряжения (1.2В - 100В): Позволяет использовать компонент в различных промышленных и автомобильных приложениях.
• Высокая эффективность: За счет синхронной ректификации и использования современных методик управления.
• Гибкость настройки: Включает в себя многочисленные функции управления, такие как ограничение тока, контроль частоты, управление фазами и мягкий старт.
• Высокая частота переключения: Может работать в диапазоне от 60 кГц до 460 кГц, что позволяет минимизировать размеры индуктивных элементов и конденсаторов.
• Компактный корпус: Поставляется в корпусе 48-eLQFP (7x7), что упрощает интеграцию в компактные устройства.

Недостатки

• Сложность настройки: Множество функций управления могут потребовать глубокой настройки и тестирования.
• Тепловыделение: При работе с высокими токами может потребоваться установка дополнительных радиаторов или систем охлаждения.

Типовое использование

• Автомобильные системы питания.
• Индустриальные системы распределения энергии.
• Системы бесперебойного питания (UPS).
• Высоконадежные источники питания для телекоммуникационного оборудования.
• Медицинские приборы.

Рекомендации по применению

• Обеспечение адекватного охлаждения: В условиях высоких токов и напряжений убедитесь в установке эффективных радиаторов или других систем охлаждения.
• Тщательная настройка параметров: Используйте рекомендации производителя для оптимизации функции управления.
• Проверка совместимости компонентов: Убедитесь, что остальные компоненты схемы выдерживают необходимые параметры напряжения и тока.

Основные технические характеристики

• Тип выхода: Транзисторный драйвер.
• Функция: Понижающий и повышающий преобразователь.
• Конфигурация выхода: Положительный.
• Топология: Buck, Boost.
• Количество выходов: 2.
• Напряжение питания (Vcc/Vdd): 1.2В ~ 100В.
• Частота переключения: 60 кГц ~ 460 кГц.
• Максимальный рабочий цикл: 98%.
• Синхронная ректификация: Да.
• Синхронизация с тактовым сигналом: Да.
• Функции управления: Ограничение тока, включение, контроль частоты, управление фазами, мягкий старт.
• Рабочая температура: -40°C ~ 150°C (TA).
• Тип монтажа: Поверхностный монтаж.
• Корпус: 48-eLQFP (7x7).

Возможные аналоги

• LT3748 от Analog Devices.
• TPS40304 от Texas Instruments.
• MAX15062 от Maxim Integrated.

Эти аналоги также могут использоваться в различных преобразователях мощности и обеспечивают высокую эффективность и надежность. Однако, обратите внимание, что каждый аналог имеет свои специфические особенности и может требовать различного подхода в применении.
