LTC3871ELXE#PBF

LTC3871ELXE#PBF от Analog Devices

Общее описание

LTC3871ELXE#PBF - высокоэффективный синхронный контроллер DC-DC, разработанный для управления преобразователями Buck и Boost. Эти регуляторы обеспечивают стабилизацию выходного напряжения даже при изменяющемся входном напряжении, что делает их идеальным выбором для приложений, требующих высокой точности и надежности.

Преимущества

• Широкий диапазон входного напряжения: от 1.2В до 100В, что позволяет использовать контроллер в различных системах электропитания.
• Синхронное выпрямление: повышенная эффективность за счет использования синхронного выпрямления.
• Программируемая частота переключения: от 60кГц до 460кГц для оптимизации работы системы.
• Высокий КПД: до 98%, что снижает потери мощности и уменьшает требования к охлаждению.
• Защита от перегрузки: встроенные функции ограничения тока и контроля фазы для защиты схемы модификации.

Недостатки

• Сложность в реализации схемы: требует глубокого понимания схемотехники и проектирования высокоэффективных преобразователей.
• Высокие требования к обвязке: качество используемых компонентов и топология печатной платы напрямую влияют на эффективность и стабильность работы.

Типовое использование

• Промышленные силовые системы
• Автомобильная электроника
• Системы с резервным питанием
• Телекоммуникационные устройства

Рекомендации по применению

• Правильный выбор компонентов: используйте высококачественные компоненты и минимизируйте паразитные индуктивности и емкости для достижения максимальной эффективности.
• Адекватное охлаждение: несмотря на высокий КПД, рекомендуется обеспечить адекватное охлаждение для лучшей стабильности и долговечности устройства.
• Тщательное проектирование печатной платы: уделите особое внимание размещению компонентов и маршрутизации сигналов, чтобы минимизировать шум и улучшить электромагнитную совместимость (EMC).

Основные технические характеристики

• Тип выхода: драйвер транзистора
• Функция: Step-Up (повышающий), Step-Down (понижающий)
• Конфигурация выхода: положительное выходное напряжение
• Топология: Buck, Boost
• Количество выходов: 2
• Число фаз: программируемое число фаз
• Напряжение питания: 1.2В ~ 100В
• Частота переключения: 60кГц ~ 460кГц
• Максимальный рабочий цикл: 98%
• Синхронный выпрямитель: Да
• Синхронизация частоты: Да
• Защита и управление: Ограничение тока, включение, управление частотой, управление фазой, плавный вход
• Температура эксплуатации: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж

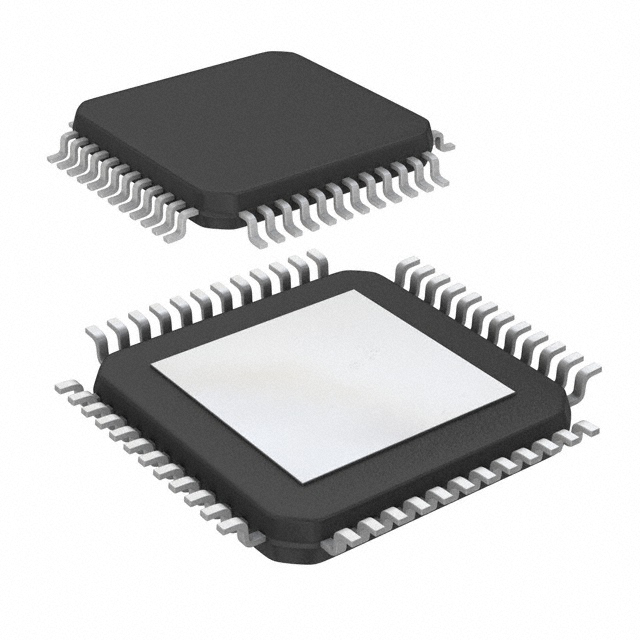

• Корпус: 48-LQFP с тепловым увеличением (7x7 мм)
• Поставка: в корпусе 48-eLQFP (7x7 мм)

Возможные аналоги

• LTC3870EUHE#PBF
• LTC3872EMS8E#PBF
• LTC3891EG#PBF

LTC3871ELXE#PBF от Analog Devices представляет собой высокоэффективное и универсальное решение для управления DC-DC преобразователями, идеально подходящее для применения в сложных и критически важных системах электропитания.
