LTC3859ALIUHF#WPBF

LTC3859ALIUHF#WPBF от Analog Devices

Общее описание

Микросхема LTC3859ALIUHF#WPBF представляет собой высокоэффективный контроллер DC-DC преобразователя с синхронным выпрямлением. Она поддерживает три типа выходных напряжений: step-down (Buck), step-up/step-down (Buck-Boost) и SEPIC, что делает её универсальной для различных приложений. Данная микросхема разработана для работы при входном напряжении от 4.5V до 38V и температурном диапазоне от -40°C до 125°C.

Преимущества

• Высокая эффективность: Использование синхронного выпрямления позволяет достичь повышенной эффективности преобразования.
• Широкий диапазон входного напряжения: От 4.5V до 38V, что делает микросхему универсальной для различных источников питания.
• Гибкость конфигураций: Поддержка различных топологий (Buck, Buck-Boost, SEPIC) позволяет использовать одну микросхему для различных задач.
• Защита и контроль: Встроенные функции ограничения тока, управления временем мёртвого хода и мягкого старта, что обеспечивает безопасную и надёжную работу.

Недостатки

• Сложность в применении: Из-за своей универсальности и множества настроек, микросхема может требовать тщательной конфигурации и проверки для конкретных применений.
• Требования к охлаждению: При высоких токах и мощностях может потребоваться дополнительное охлаждение.

Типовое использование

• Питание цифровых схем: Использование в качестве понижающего преобразователя для питания микроконтроллеров и других цифровых устройств.
• Автомобильные системы: Питание различных модулей в автомобилях, особенно при колебаниях напряжения бортовой сети.
• Промышленные приложения: Питание датчиков и исполнительных механизмов в промышленной автоматике.

Рекомендации по применению

• Для достижения наилучших результатов следует тщательно разрабатывать печатную плату, учитывая рекомендации по трассировке от производителя.
• Рекомендуется использовать емкости и индуктивности с низкими эквивалентными последовательными сопротивлениями (ESR и ESL) для минимизации потерь и шумов.
• Следует обратить внимание на адекватное охлаждение устройства, особенно при высоких нагрузках.

Основные технические характеристики

• Конфигурация выхода: Положительный выход
• Топология: Buck, Buck-Boost, SEPIC
• Количество выходов: 3
• Диапазон входного напряжения: 4.5V ~ 38V
• Частота переключения: 50kHz ~ 900kHz
• Максимальный рабочий цикл: 100%
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный

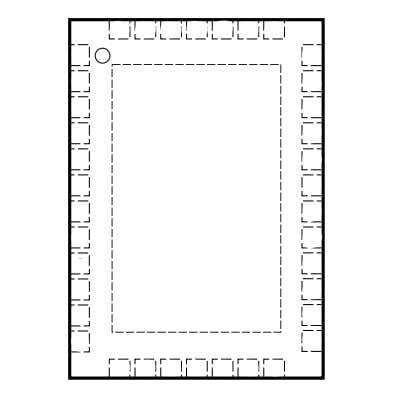

• Корпус: 38-QFN (5x7)

Возможные аналоги

• LTC3859IUHF#PBF от Analog Devices: Аналогичная микросхема с аналогичными характеристиками, без специфического обозначения «#WPBF».
• TPS54360 от Texas Instruments: Понижающий DC-DC преобразователь с широким диапазоном входного напряжения, но с ограничением по числу выходов и топологии.
• LM3150 от Texas Instruments: Контроллер понижающего DC-DC преобразователя с хорошей эффективностью и набором защитных функций.
