LTC3859ALHUHF#WPBF

LTC3859ALHUHF#WPBF от Analog Devices

Общее описание

LTC3859ALHUHF#WPBF от Analog Devices – это высокоэффективный контроллер питания, поддерживающий конфигурации Buck, Buck-Boost и SEPIC. Он предназначен для работы в широком диапазоне входных напряжений от 4.5 В до 38 В и обеспечивает до трех выходных каналов с синхронным выпрямлением для повышения эффективности.

Преимущества

• Высокая эффективность: Синхронное выпрямление минимизирует потери энергии.
• Гибкость конфигурации: Поддержка различных топологий (Buck, Buck-Boost, SEPIC) для широкого спектра применений.
• Широкий диапазон входных напряжений: Работает от 4.5 В до 38 В.
• Многофункциональные возможности управления: Включает функции контроля тока, мягкого старта, частотной регулировки и других.

Недостатки

• Сложность конфигурации: Для оптимальной настройки требуется детальное понимание схемотехники и взаимодействия компонентов.
• Повышенные требования к PCB: Для обеспечения эффективности необходимо тщательное проектирование печатной платы.

Типовое использование

• Медицинское оборудование
• Промышленные и автомобильные системы
• Портативная электроника
• Сетевые устройства
• Системы резервного питания

Рекомендации по применению

• Тщательное проектирование PCB: Следуйте рекомендациям производителя по размещению компонентов и трассировке проводников.
• Стабилизация температурного режима: Обеспечьте эффективное охлаждение для поддержания стабильной работы контроллера.
• Используйте качественные компоненты: Для получения максимальной эффективности и надежности используйте высококачественные пассивные компоненты.

Основные технические характеристики

• Входное напряжение: 4.5 В ~ 38 В
• Максимальная частота переключения: 50 кГц ~ 900 кГц
• Максимальный коэффициент заполнения (Duty Cycle): 100%
• Рабочая температура: -40°C ~ 150°C
• Тип монтажа: Поверхностный

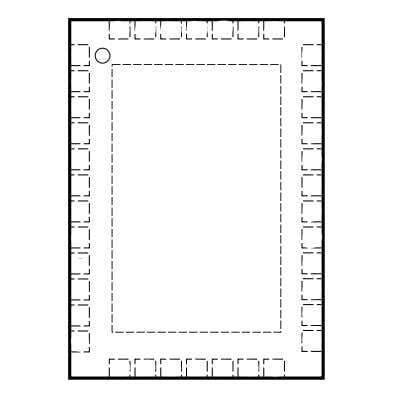

• Корпус: 38-QFN (5x7 мм)

Возможные аналоги

• LTC3862-2 от Analog Devices
• MAX15024 от Maxim Integrated
• TPS40170 от Texas Instruments

Заключение

LTC3859ALHUHF#WPBF представляет собой мощный и гибкий контроллер питания, идеально подходящий для различных высокоэффективных приложений. Благодаря поддержке нескольких топологий и широкому диапазону входных напряжений, он может быть использован в разнообразных устройствах, требующих надежного и эффективного источника питания.
