LTC3859AHUHF#PBF

LTC3859AHUHF#PBF от Analog Devices

Общее описание

LTC3859AHUHF#PBF от Analog Devices – это контроллер импульсного преобразователя в форм-факторе 38-QFN (5x7). Он поддерживает несколько топологий: понижающий (Buck), понижающе-повышающий (Buck-Boost) и SEPIC. Этот контроллер обладает высокой гибкостью и универсальностью, что позволяет его применять в широком спектре приложений для питания различных устройств.

Преимущества

• Поддержка нескольких топологий: позволяет выбрать необходимую топологию в зависимости от требований системы.
• Высокая эффективность: благодаря синхронному выпрямителю обеспечивает более высокий КПД при конверсии мощности.
• Гибкость в управлении частотой: возможность выбора и синхронизации частоты переключения до 835 кГц.
• Расширенный диапазон входного напряжения: поддержка напряжения питания от 4.5 до 38 В.
• Защита и надежность: встроенные функции защиты, включая мягкий старт, обнаружение отключения и контроль за правильностью питания.

Недостатки

• Сложность настройки: использование нескольких топологий и множество настроек может потребовать опыта и времени для оптимизации.
• Повышенные требования к разводке платы: необходимо тщательно проектировать плату для обеспечения правильной работы при высоких токах и частотах.

Типовое использование

• Преобразователи мощности в системах связи и телекоммуникации.
• Источники питания для промышленных и автомобильных устройств.
• Питание процессоров, FPGA, DSP и других цифровых схем.
• Зарядные устройства для аккумуляторов.

Рекомендации по применению

• Используйте фильтры и дроссели для минимизации электромагнитных помех (EMI).
• Тщательно проектируйте схему в соответствии с техническим описанием и каталогом производителя.
• Обратите внимание на правильное охлаждение и отвод тепла, особенно при высоких токах.
• Применяйте рекомендованные компоненты и соблюдайте их параметры для минимизации возможных проблем.

Основные технические характеристики

• Тип выхода: драйвер транзистора.
• Функция: понижающий (Buck), понижающе-повышающий (Buck-Boost), SEPIC.
• Количество выходов: 3.
• Количество фаз: 2.
• Напряжение питания (Vcc/Vdd): 4.5 В ~ 38 В.
• Частота переключения: 115 кГц ~ 835 кГц, 350 кГц ~ 535 кГц.
• Максимальная скважность (Duty Cycle): 99%, 100%.
• Синхронный выпрямитель: да.
• Особенности управления: включение, управление частотой, Power Good, мягкий старт, тракинг.
• Рабочая температура: -40°C ~ 150°C (TJ).
• Тип монтажа: поверхностный.

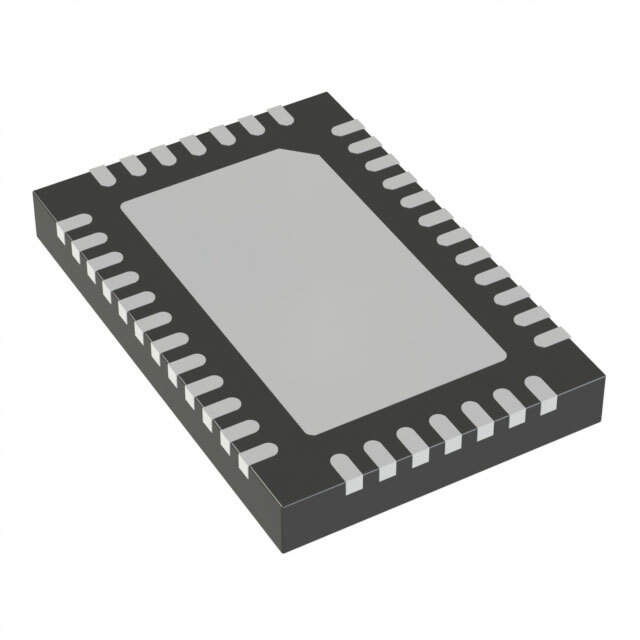

• Корпус: 38-QFN (5x7).

Возможные аналоги

• LT8705 - универсальный контроллер DC/DC преобразователя от Analog Devices.
• LTC3779 - четырехфазный понижающе-повышающий контроллер DC/DC от Analog Devices.

Этот контроллер идеально подходит для применения в устройствах, требующих надежного и гибкого источника питания с высокой эффективностью.
