LTC3780IUH#PBF

LTC3780IUH#PBF от Analog Devices

Общее описание

LTC3780IUH#PBF — высокоэффективный регулятор с функцией Buck-Boost, разработанный компанией Analog Devices. Этот интегральный контроллер DC-DC преобразователей способен предоставлять стабильное выходное напряжение как при повышении, так и при понижении входного уровня напряжения. Он поддерживает работу с входным напряжением от 4В до 30В, обеспечивая широкий диапазон приложений.

Преимущества

• Высокая эффективность: Способность работать с высоким КПД при различных режимах работы.
• Широкий диапазон входного напряжения: Подходит для множества различных источников питания.
• Точность регулирования: Обеспечивает стабильное выходное напряжение независимо от колебаний входного напряжения.
• Функция мягкого старта: Уменьшает нагрузку на компоненты при включении устройства.
• Защита от перегрузки по току: Обеспечивает дополнительную безопасность.

Недостатки

• Сложность в настройке: Может потребовать тщательной настройки и тестирования для оптимальной работы схемы.
• Температурные ограничения: Максимальная рабочая температура составляет 125°C, что может быть недостаточно для некоторых промышленных применений.

Типовое использование

• Переносные устройства с батарейным питанием
• Автомобильные электроники
• Системы управления питанием
• Промышленные источники питания
• Солнечные инверторы

Рекомендации по применению

• Тщательная прокладка печатной платы (PCB): Обеспечьте минимальные потери и правильную прокладку дорожек для улучшения эффективности и уменьшения электромагнитных помех.
• Фильтрация входного и выходного свистка: Используйте конденсаторы высокой емкости для фильтрации шума.
• Теплоотведение: Учтите тепловыделение компонента и обеспечьте эффективное теплоотведение, если это необходимо.

Основные технические характеристики

• Топология: Buck-Boost
• Диапазон входного напряжения: 4В - 30В
• Частота переключения: 200kHz - 400kHz
• Максимальная рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

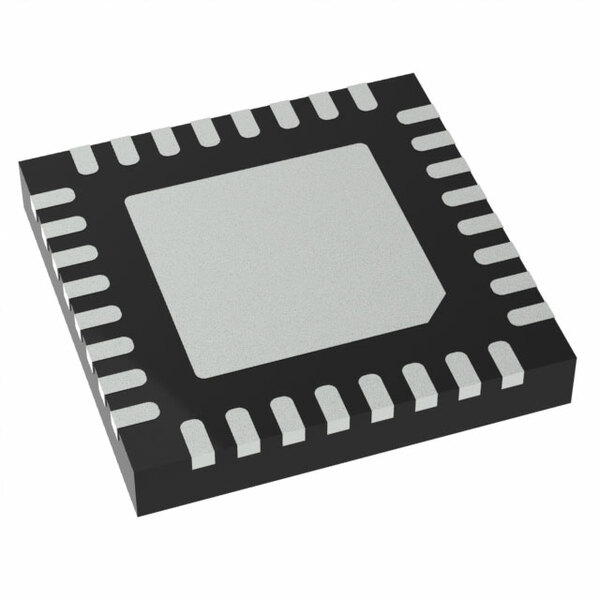

• Корпус: 32-WFQFN Exposed Pad
• Пакет поставки: 32-QFN (5x5)

Возможные аналоги

• TI LM5176: 4.5В - 42В, контроллер Buck-Boost, с поддержкой широкого диапазона напряжений.
• Maxim MAX16990: Buck-Boost контроллер с высоким КПД и расширенными функциями защиты.

Использование LTC3780IUH#PBF от Analog Devices позволяет реализовать надежные и эффективные системы питания для широкого спектра приложений, обеспечивая стабильность и безопасность работы.
