LTC3779EFE#TRPBF

LTC3779EFE#TRPBF от Analog Devices

Общее описание

LTC3779EFE#TRPBF — это универсальный контроллер DC-DC преобразователя типа "повышение-понижение" от Analog Devices. Он предназначен для приложений, требующих высокой эффективности и стабильности при работе с широким диапазоном входных напряжений. Данный компонент способен работать с входным напряжением от 4.5 В до 150 В и поддерживает выходные напряжения в аналогичном диапазоне.

Преимущества

• Широкий диапазон входных и выходных напряжений: Работает при входном напряжении от 4.5 В до 150 В, что делает его идеальным для разнообразных приложений, от автомобильной электроники до промышленных систем.
• Высокая эффективность преобразования: Обеспечивает высокую эффективность даже при больших токах нагрузки благодаря синхронному выпрямлению.
• Гибкость конфигурации: Поддерживает как "buck" (понижающий), так и "boost" (повышающий) режим работы, а также их комбинации.
• Интегрированные функции защиты: Предусматривает защиту от перегрузки по току, выходное напряжение "Power Good", и мягкий старт для предотвращения рывков при включении.

Недостатки

• Сложность конструкции: Из-за гибкости и широкого диапазона входных напряжений, использование данного контроллера требует тщательной проработки схемы и выбора компонентов.
• Чувствительность к помехам: Из-за высоких рабочих напряжений и частот может потребоваться дополнительная защита от электромагнитных помех (EMI).

Типовое использование

• Автомобильная электроника
• Промышленные системы управления
• Энергетические системы и источники питания
• Медицинские приборы
• Телекоммуникационное оборудование

Рекомендации по применению

• Печатная плата: Проектируйте PCB с учетом требования к высокочастотной фильтрации для снижения уровня EMI.
• Термическое управление: Обеспечьте хорошее охлаждение компонента для стабильной работы при больших токах.
• Выбор компонентов: Используйте высококачественные внешние компоненты — индукторы, конденсаторы и MOSFET, чтобы максимизировать эффективность и надежность системы.

Основные технические характеристики

• Диапазон входного напряжения: 4.5 В - 150 В
• Частота переключения: 50 кГц - 600 кГц
• Максимальный рабочий цикл: 90%
• Тип выхода: Один выходной драйвер транзистора
• Топология: Buck, Boost (повышение, понижение)
• Синхронный выпрямитель: Да
• Защитные функции: Ограничение тока, сигнал "Power Good", мягкий старт
• Рабочая температура: -40°C ~ 125°C (Tj)

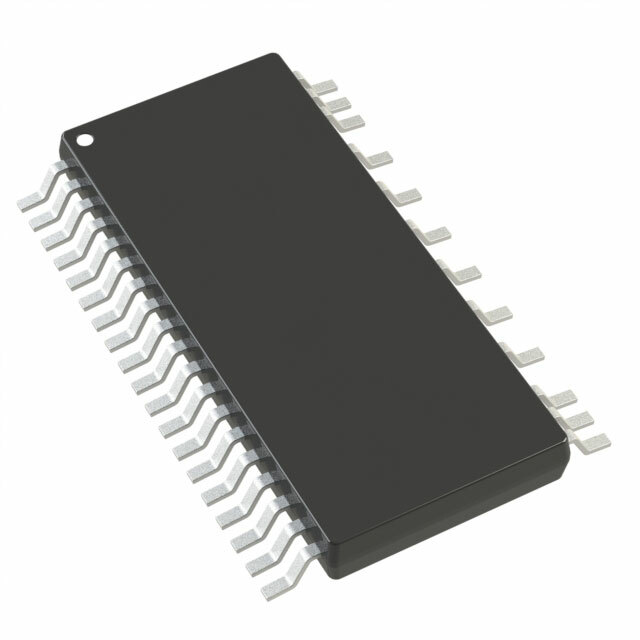

• Корпус: 38-TSSOP-EP (поверхностный монтаж)

Возможные аналоги

• LTC3779IUH#PBF: Аналогичная версия в корпусе 38-QFN.
• LM5176-Q1: Контроллер от Texas Instruments с поддержкой аналогичных функций.
• LT8705: Ещё один универсальный контроллер от Analog Devices, поддерживающий buck-boost режимы.

Выбирая LTC3779EFE#TRPBF, вы получаете надежный и универсальный контроллер для использования в самых разных приложениях, требующих высокой эффективности и гибкости.
