LTC3732CG

LTC3732CG от Analog Devices

Общее описание

LTC3732CG — это высокоэффективный многовходовой DC-DC контроллер, разработанный компанией Analog Devices. Контроллер используется для управления понижающими (Buck) преобразователями, обеспечивая эффективное преобразование напряжения и сокращение энергетических потерь. Он поддерживает до трех фаз для улучшения регулирования напряжения и уменьшения электромагнитных помех (EMI).

Преимущества

• Высокая эффективность: Позволяет эффективно преобразовывать энергию, минимизируя тепловые потери.
• Сниженный уровень EMI: Использование трех фаз улучшает регулирование выходного напряжения и снижает электромагнитные помехи.
• Компактность: Поставляется в корпусе 36-SSOP, что делает его подходящим для использования в устройствах с ограниченным пространством.

Недостатки

• Температурные ограничения: Рабочий температурный диапазон ограничен от 0°C до 70°C, что может быть недостатком для применения в экстремальных условиях.
• Схемное усложнение: Использование трех фаз требует точной настройки и отладки схемы.

Типовое использование

LTC3732CG широко используется в таких областях как:

• Серверы и дата-центры
• Телекоммуникационное оборудование
• Промышленная электроника
• Системы питания для вычислительных устройств

Рекомендации по применению

• Используйте качественные конденсаторы и дроссели: Для реализации схемы на основе LTC3732CG рекомендуется применять компоненты с низким ESR и высоким током насыщения.
• Тщательная разводка: Обеспечьте правильный развод печатной платы для минимизации шума и улучшения производительности.
• Теплоотвод: При необходимости обеспечьте адекватные меры по теплоотводу, особенно в условиях повышенного потребления тока.

Основные технические характеристики

• Тип выхода: Управление транзисторами
• Функция: Понижающий (Step-Down) преобразователь
• Конфигурация выходов: Положительная
• Топология: Buck
• Количество выходов: 3
• Фазы выходов: 3
• Напряжение питания (Vcc/Vdd): 4.5V ~ 7V
• Частота переключения: 225kHz ~ 680kHz
• Максимальная скважность: 98.5%
• Синхронный выпрямитель: Да
• Температурный диапазон: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж

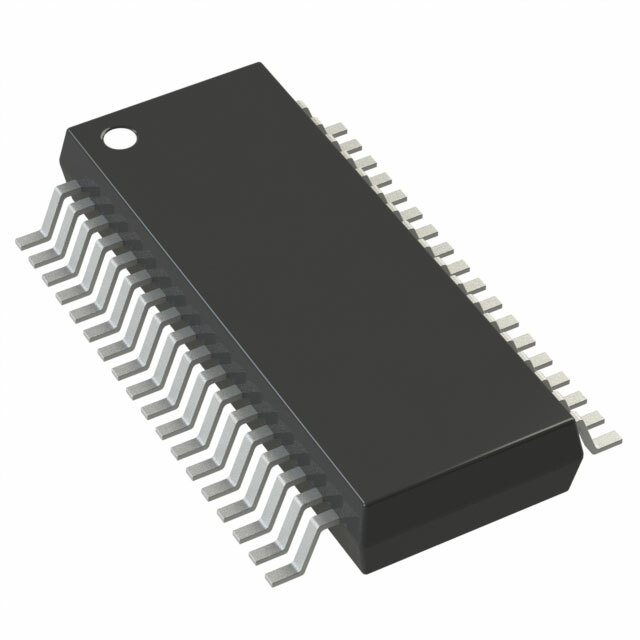

• Корпус: 36-SSOP (0.209", 5.30mm ширина)

Возможные аналоги

• LTC3855 от Analog Devices - Двухканальный, двухфазный понижающий контроллер.
• TPS40193 от Texas Instruments - Одноканальный, высокоэффективный синхронный понижающий контроллер с контролем пикового тока.
• ISL95836 от Renesas - Трехфазный синхронный понижающий контроллер.

LTC3732CG от Analog Devices является отличным выбором для разработчиков, ищущих высокоэффективное решение для управления понижающими преобразователями напряжения в многовходовых системах.
