LTC3731HG#PBF

LTC3731HG#PBF от Analog Devices

Общее описание

Микросхема LTC3731HG#PBF является трехфазным понижающим (Buck) контроллером импульсного преобразователя производства компании Analog Devices. Она обеспечивает высокую эффективность преобразования, точность и стабильную работу в широком диапазоне нагрузок. Эффективность достигается благодаря использованию синхронного выпрямления и возможности работы при высоких частотах переключения.

Преимущества

• Высокая эффективность благодаря синхронному выпрямлению
• Многоканальная работа: поддержка до 3 фаз одновременно
• Широкий диапазон напряжений питания: от 3.8 до 7 В
• Высокая частота переключения: от 225 кГц до 680 кГц
• Поддержка горячей замены и диагностических функций Power Good и Soft Start

Недостатки

• Ограниченный рабочий диапазон напряжений (до 7 В)
• Высокий уровень сложности внедрения и настройки

Типовое использование

• Преобразователи питания для высокопроизводительных процессоров и FPGA
• Системы питания серверов и сетевого оборудования
• Высокопроизводительные датацентры
• Промышленное и медицинское оборудование, требующее точного и стабильного источника питания

Рекомендации по применению

• Тщательное проектирование печатной платы для минимизации паразитных индуктивностей и улучшения теплового управления
• Использование качественных компонентов связи для достижения высокой эффективности
• Настройка и калибровка частоты переключения и фазового управления для оптимальной работы системы

Основные технические характеристики

• Тип выхода: транзисторный драйвер
• Функция: понижающий преобразователь
• Конфигурация выхода: положительная
• Количество выходов: 3
• Количество фаз: 3
• Напряжение питания (Vcc/Vdd): 3.8 В – 7 В
• Частота переключения: 225 кГц – 680 кГц
• Максимальный рабочий цикл: 98.5%
• Синхронное выпрямление: Да
• Контрольные функции: включение, фазовый контроль, диагностика Power Good, плавный старт
• Рабочая температура: -40°C – 140°C (TJ)
• Монтаж: поверхностный

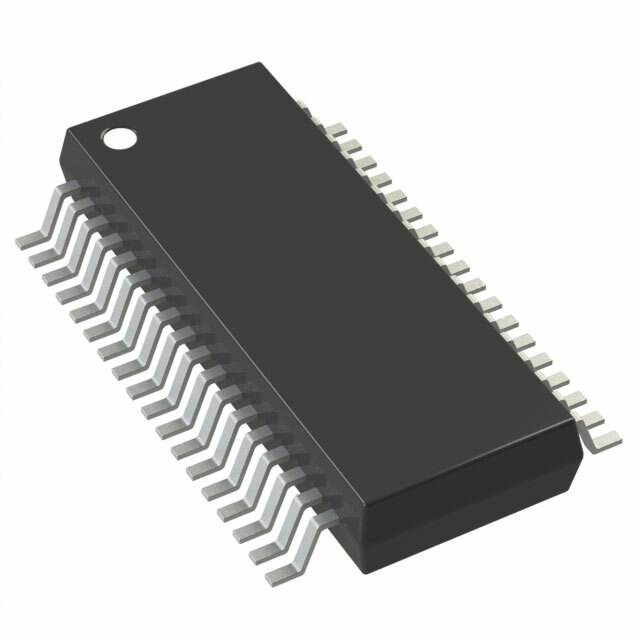

• Корпус/Пакет: 36-SSOP (ширина 5.30 мм)
• Производитель пакета устройства: 36-SSOP

Аналоги

• Texas Instruments: LM3753
• Maxim Integrated: MAX1519
• ON Semiconductor: NCP3101
• Infineon: IR3565B

Микросхема LTC3731HG#PBF предназначена для использования в приложениях, требующих высокой точности и эффективности преобразования энергии с поддержкой многоканального управления.
