LTC3707EGN#PBF от Analog Devices

Общее описание

LTC3707EGN#PBF — это контроллер понижающего (Buck) регулятора напряжения, предназначенный для высокоэффективных DC-DC преобразователей. Этот контроллер предлагает использование синхронного выпрямления для повышения эффективности и имеет встроенные функции управления включением, мягкого старта и контроля состояния питания.

Преимущества

• Высокая эффективность: Синхронное выпрямление значительно повышает общий КПД преобразователя.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 4.5 В до 28 В, что позволяет использовать LTC3707 в различных приложениях.
• Межфазное активное балансирование: Позволяет распределять нагрузку между двумя выходными фазами для снижения нагрева и повышения надежности системы.
• Мягкий старт: Позволяет избежать резких пусковых токов, снижая нагрузку на компоненты.

Недостатки

• Сложность схемы: Требует тщательной настройки и расчета компоновки для оптимальной работы.
• Техническая сложность: Может требовать дополнительных знаний в области схемотехники и конструирования для правильного внедрения.

Типовое использование

• Преобразователи мощности: В системах питания компьютеров и серверов.
• Автомобильные системы: В распределительных системах питания.
• Промышленные приложения: Использование в управлении питанием для различных промышленных электронных устройств.

Рекомендации по применению

• Выбор компонентов: Используйте высококачественные конденсаторы и дроссели с низким уровнем ESR для повышения эффективности и надежности.
• Разводка платы: Особое внимание уделите компоновке для минимизации EMI и обеспечения правильного теплоотведения.
• Термальное управление: Убедитесь, что предусмотрено адекватное охлаждение для предотвращения перегрева компонентов.

Основные технические характеристики

• Тип выхода: Драйвер транзисторов
• Конфигурация выхода: Положительный
• Топология: Понижающий (Buck)
• Кол-во выходов: 2
• Фазы выхода: 2
• Напряжение питания: 4.5В ~ 28В
• Частота переключения: 220 кГц
• Макс. рабочий цикл: 99.4%
• Синхронный выпрямитель: Да
• Функции управления: Включение, контроль частоты, сигнал готовности, мягкий старт
• Рабочая температура: -40°C ~ 85°C (TA)
• Тип корпуса: Поверхностный монтаж

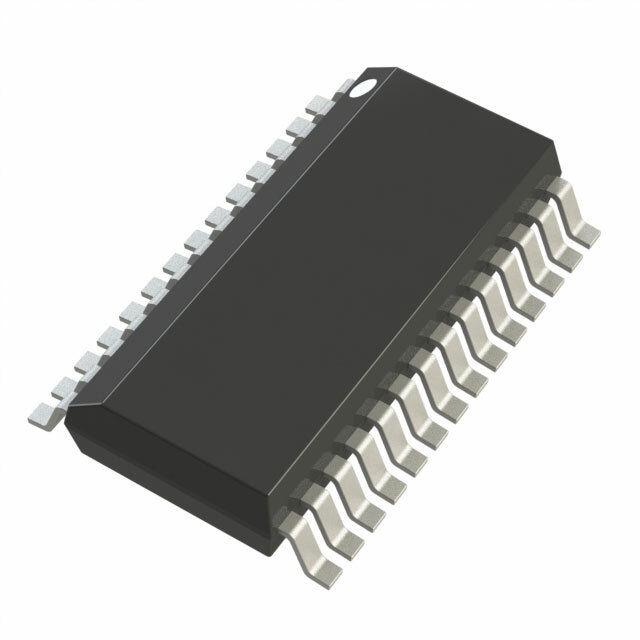

• Корпус/Пакет: 28-выводной SSOP (0.154 дюйма, 3.90 мм ширина)

Возможные аналоги

• LTC3892: Другой контроллер понижающего регулятора от Analog Devices с улучшенными характеристиками.
• LM25119 от Texas Instruments: Контроллер с аналогичными характеристиками для применения в системах питания.

Использование LTC3707EGN#PBF от Analog Devices позволяет создавать высокоэффективные и надежные решения для DC-DC преобразователей с многоканальной выходной нагрузкой.
