LTC3636EUFD#PBF

LTC3636EUFD#PBF от Analog Devices

Общее описание

LTC3636EUFD#PBF — это высокоэффективный понижающий преобразователь напряжения (Buck), разработанный фирмой Analog Devices. Он представляет собой двухканальный регулятор с широким диапазоном входного напряжения от 3.1V до 20V и регулируемым выходным напряжением от 0.6V до 5V. Этот компонент идеально подходит для использования в приложениях, требующих стабильного и регулируемого напряжения.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД при различных нагрузках.
• Широкий диапазон входного напряжения: Поддерживает работу с напряжением от 3.1V до 20V.
• Два выходных канала: Позволяют управлять двумя выходами одновременно.

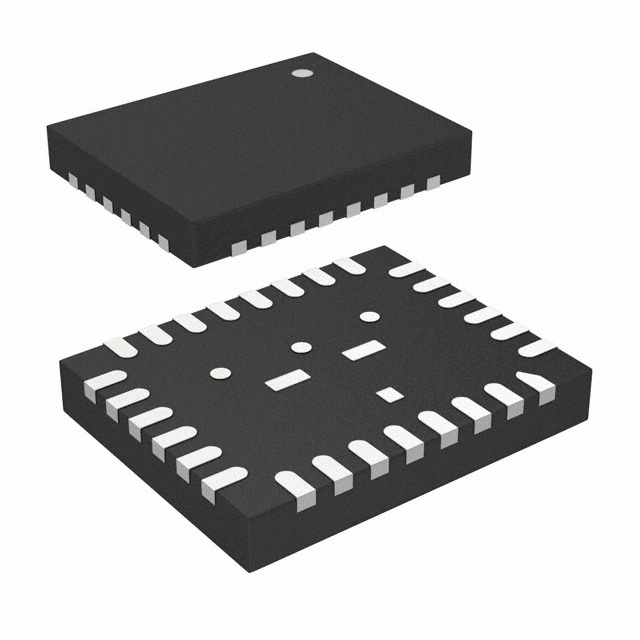

• Компактный размер: Корпус типа 28-QFN (4x5) с выводами в одной плоскости и выводами для теплового управления.

Недостатки

• Отсутствие встроенного синхронного выпрямителя: Может потребоваться дополнительная схема для повышения эффективности в некоторых приложениях.
• Повышенная сложность монтажа: Из-за небольшой схемы и необходимости поверхностного монтажа (SMT).

Типовое использование

• Регулировка питающего напряжения для микропроцессоров и микроконтроллеров.
• Промышленные и бытовые приложения.
• Питание для коммуникационных систем и сетевого оборудования.
• Управление питанием для систем на кристалле (SoC).

Основные технические характеристики

• Тип топологии: Buck (понижающий преобразователь)
• Конфигурация выхода: Положительная, регулируемая
• Количество выходов: 2
• Мин. входное напряжение: 3.1V
• Макс. входное напряжение: 20V
• Мин. выходное напряжение: 0.6V
• Макс. выходное напряжение: 5V
• Выходной ток: 6A
• Частота переключения: Регулируемая
• Температурный диапазон: -40°C ~ 125°C (Tj)
• Корпус: 28-WFQFN с тепловым управлением
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• LTC3639: Еще один понижающий регулятор от Analog Devices, поддерживающий более высокий диапазон входного напряжения.
• LM25119 от Texas Instruments: Двухканальный понижающий регулятор с расширенным диапазоном входных напряжений.

Рекомендации по применению

• Для достижения максимальной эффективности необходимо правильно выбрать и разместить внешние компоненты, такие как индуктивности и конденсаторы, чтобы минимизировать потери тепла.
• Важно также соблюдение требований по управлению теплом, чтобы избежать перегрева и продлить срок службы устройства.
• Используйте фильтры и схемы для уменьшения шумов и наводок, особенно при работе в условиях высокочастотных переключений.

LTC3636EUFD#PBF является отличным выбором для широкого спектра приложений, требующих высокоэффективного и надежного регулирования напряжения.
