LTC3633AIUFD#PBF от Analog Devices

Общее описание

LTC3633AIUFD#PBF – это высокоэффективный понижающий (buck) преобразователь постоянного тока (DC-DC), выпускаемый компанией Analog Devices. Компонент предназначен для работы в широком диапазоне входных напряжений от 3.6 В до 20 В и способен обеспечить стабильное выходное напряжение от 0.6 В до 6 В при выходном токе до 3 А для каждого из двух независимых каналов.

Преимущества

• Высокая эффективность: Благодаря использованию синхронного выпрямления КПД этого компонента достигает 95%, что снижает потери энергии и тепловыделение.
• Гибкость в настройке: Регулируемые выходные напряжения от 0.6 В до 6 В позволяют использовать компонент в широком спектре применений.
• Широкий диапазон входных напряжений: Подходит для работы с различными источниками питания, что делает его универсальным для различных схем.
• Высокая частота переключения: Поддерживает частоту от 500 кГц до 4 МГц, что позволяет уменьшить размеры внешних компонентов и повысить плотность монтажа.

Недостатки

• Цена: Стоимость компонента может быть выше, чем у аналогов без некоторых функций (например, синхронного выпрямления).
• Специфичность применения: Избыточная точность и функциональность для менее сложных приложений могут оказаться ненужными.

Типовое использование

• Питание цифровых и аналоговых цепей в сложных электронных устройствах
• Портативные и компактные устройства с требованием высокой эффективности и стабильности
• Промышленные системы автоматизации и контроля
• Медицинское оборудование
• Телекоммуникационные системы

Рекомендации по применению

1. Выбор конденсаторов: Для стабилизации работы необходимо использовать высококачественные керамические конденсаторы на входе и выходе.
2. Термическое управление: Обеспечьте эффективное теплоотведение, особенно при максимальных токах, для предотвращения перегрева компонента.
3. PCB-компоновка: Минимизируйте длину и площадь петли обратной связи для уменьшения наводок и повышения стабильности работы.

Основные технические характеристики

• Входное напряжение: 3.6 В – 20 В
• Выходное напряжение: 0.6 В – 6 В (регулируемое)
• Максимальный выходной ток: 3 А (на каждую линию)
• Частота переключения: 500 кГц – 4 МГц
• Рабочая температура: от -40°C до 125°C (режим соединения)
• Корпус: 28-QFN (4x5) с термопадом

Возможные аналоги

• TPS54335 от Texas Instruments: DC-DC понижающий преобразователь с выходными токами до 3 А
• MAX17501 от Maxim Integrated: понижающий регулятор напряжения с аналогичными характеристиками
• LMR33630 от Texas Instruments: 36-Вольтовый, 3-А простейший синхронный понижающий преобразователь DC/DC

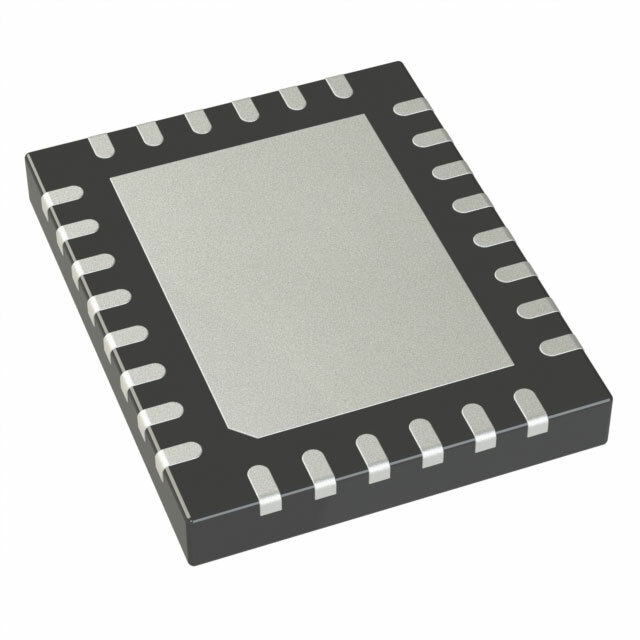

Изображение компонента

Компактный и высокоэффективный понижающий DC-DC преобразователь LTC3633AIUFD#PBF от Analog Devices будет отличным выбором для схем, требующих высокой производительности и стабильности питания.
