LTC3630MPDHC#PBF

LTC3630MPDHC#PBF от Analog Devices

Общее Описание: LTC3630MPDHC#PBF — это высокоэффективный понижающий преобразователь постоянного тока от компании Analog Devices. Он отличается широким диапазоном входного напряжения (от 4 В до 65 В) и может обеспечивать выходной ток до 500 мА. Основной особенностью этого устройства является его способность работать как с положительными, так и с отрицательными выходными напряжениями, что делает его универсальным решением для различных приложений.

Преимущества:

• Высокая эффективность: Коэффициент эффективности достигает 90% благодаря использованию синхронного выпрямления.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 4 В до 65 В расширяет возможные сценарии использования.
• Управляемое выходное напряжение: Встроенная возможность регулировки выходного напряжения от 0.8 В до 65 В.

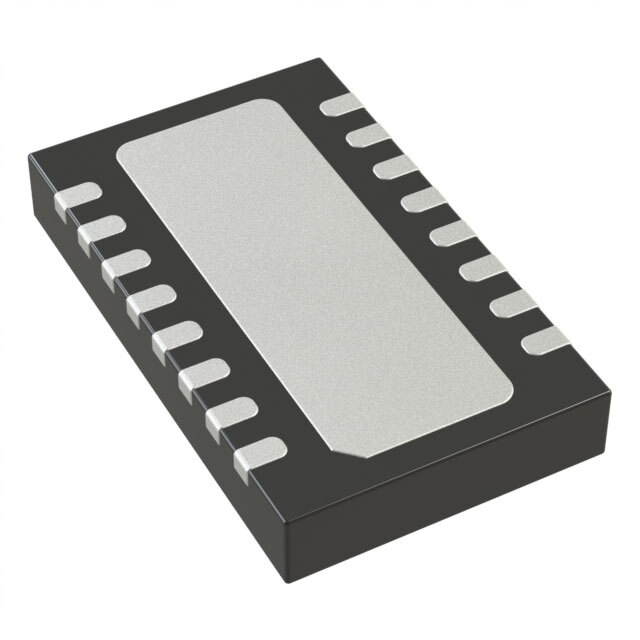

• Компактный корпус: Поставляется в корпусе 16-DFN (5x3 мм) с причальной площадкой, что упрощает интеграцию в компактные устройства.

Недостатки:

• Ограничение по току: Максимальный выходной ток ограничен 500 мА, что может быть недостаточно для некоторых приложений.
• Тепловыделение: При высокой нагрузке устройство может потребовать дополнительных мер по отводу тепла.

Типовое Использование:

• Питание микроконтроллеров и других цифровых схем.
• Промышленные и медицинские приборы.
• Автомобильная электроника.
• Беспроводные и переносные устройства.

Рекомендации по Применению:

• Отведение тепла: Рекомендуется использовать дополнительные радиаторы или печатные платы с высокими теплопроводными слоями для улучшения отвода тепла.
• Фильтрация питания: Чтобы минимизировать шум и пульсации, рекомендуется использовать высококачественные электролитические и керамические конденсаторы на входе и выходе преобразователя.
• Монтаж и пайка: Используйте высокоточные методы пайки для монтажа корпуса 16-DFN и обратите внимание на качественное соединение причальной площадки с печатной платой для лучшего отвода тепла.

Основные Технические Характеристики:

• Тип: Понижающий преобразователь (Buck)
• Конфигурация выхода: Положительное или отрицательное регулируемое напряжение
• Количество выходов: 1
• Входное напряжение: от 4 В до 65 В
• Выходное напряжение: от 0.8 В до 65 В
• Максимальный выходной ток: 500 мА
• Корпус: 16-WFDFN Exposed Pad
• Рабочая температура: от -55°C до +150°C

Возможные Аналоги:

• LTC3631: Сниженное максимум до 36 В входное напряжение
• LMR16006: Снижение до 60 В, также обеспечивает до 600 мА выходного тока

LTC3630MPDHC#PBF — это надежный и универсальный понижающий регулятор напряжения, идеально подходящий для применения в различных промышленных, потребительских и автомобильных устройствах.
