LTC3623IUDD#PBF

LTC3623IUDD#PBF от Analog Devices

Общее описание

LTC3623IUDD#PBF - это высокопроизводительный понижающий (Buck) стабилизатор с регулируемым выходным напряжением, разработанный Analog Devices. Он предназначен для работы с входным напряжением от 1.5В до 15В и обеспечивает выходной ток до 5А. Благодаря интеграции синхронного выпрямления, данный чип обеспечивает высокую эффективность работы при меньших потерях мощности.

Преимущества

• Высокая эффективность благодаря синхронному выпрямлению.
• Широкий диапазон входного напряжения от 1.5В до 15В, что позволяет использовать стабилизатор в различных приложениях.
• Регулируемое выходное напряжение от 0В до 14.5В, обеспечивая гибкость в настройке.

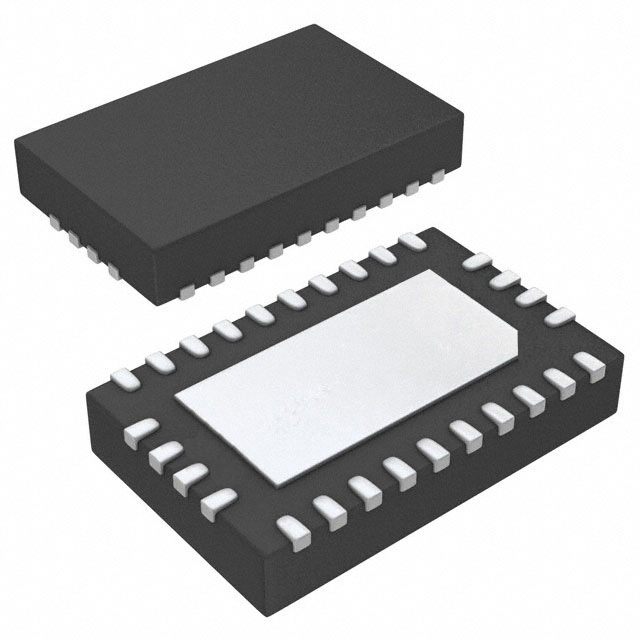

• Компактный корпус 24-QFN (3x5) для экономии места на печатной плате.
• Широкий диапазон частот переключения от 400кГц до 4МГц, позволяющий оптимизировать работу стабилизатора для различных приложений.

Недостатки

• Требует хорошего теплоотвода при работе на максимальной нагрузке.
• Возможная сложность в установлении корпуса 24-QFN для неопытных пользователей.

Типовое использование

• Питание микропроцессоров и цифровых систем.
• Конверторы напряжения для мобильных устройств.
• Системы с батарейным питанием.
• Сетевые устройства и робототехника.

Рекомендации по применению

• Теплоотвод: Обязательно использовать теплоотвод для отвода тепла при высокой нагрузке.
• Электромагнитная совместимость (EMC): Разместите чип как можно ближе к дросселю и конденсаторам для минимизации электромагнитных помех.
• Выбор компонентов: Используйте только качественные дроссели и конденсаторы с низким сопротивлением ESR для достижения максимальной производительности.

Основные технические характеристики

• Входное напряжение: 1.5В – 15В
• Выходное напряжение: 0В – 14.5В
• Ток нагрузки: до 5А
• Частота переключения: 400кГц – 4МГц
• Тип корпуса: 24-QFN (3x5)
• Температурный диапазон работы: -40°C – 125°C (TJ)

Возможные аналоги

• LMR36015 от Texas Instruments
• MP1494 от Monolithic Power Systems
• LTM4622 от Analog Devices

LTC3623IUDD#PBF является отличным выбором для приложений, требующих высокой эффективности и низкого урованя потерь энергии, при этом его гибкость и широкий диапазон настроек позволяют адаптировать его под разные требования.
