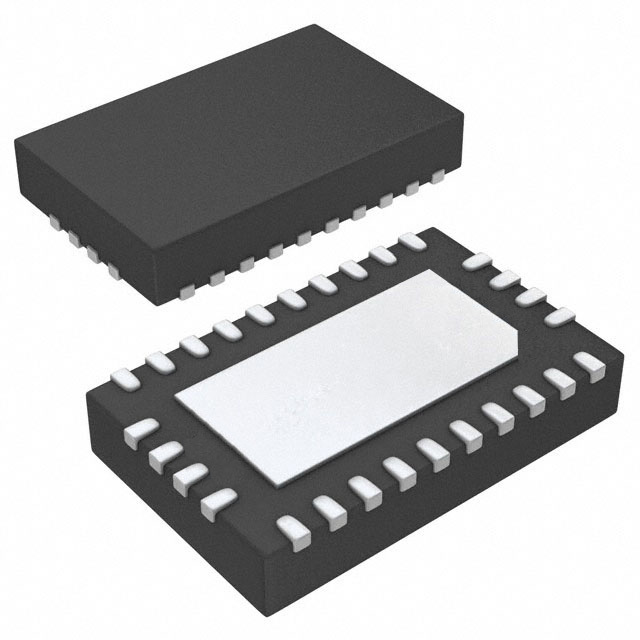

LTC3616MPUDD#PBF

LTC3616MPUDD#PBF от Analog Devices

Общее описание

LTC3616MPUDD#PBF — это высокоэффективный понижающий (Buck) преобразователь напряжения с регулируемым выходным напряжением. Этот компонент может обеспечивать выходной ток до 6А, имеет широкий диапазон входных напряжений от 2.25В до 5.5В и поддерживает выходное напряжение от 0.6В до 5.5В. Устройство выполнено в корпусе 24-QFN (3x5) с улучшенными тепловыми характеристиками.

Преимущества

• Высокая эффективность: Поддерживает высокий КПД, что снижает тепловыделение и энергопотребление.
• Широкий диапазон входных напряжений: Позволяет применять устройство в различных схемах и системах с различным питающим напряжением.
• Синхронный выпрямитель: Увеличивает эффективность и уменьшает потери мощности.
• Компактный корпус: 24-QFN (3x5) с улучшенной теплоотдачей.

Недостатки

• Повышенная сложность схемы: Требуется более сложное проектирование и компоновка платы для обеспечения полной производительности устройства.
• Повышенная стоимость: По сравнению с несинхронными понижающими преобразователями.

Типовое использование

• Регулируемые источники питания: Используются в схемах, где требуется стабильное и регулируемое выходное напряжение.
• Мобильные устройства: Обеспечение питания различных модулей и контроллеров.
• Промышленные и медицинские приложения: Где требуется высокий КПД и надежность.

Рекомендации по применению

• Обеспечьте достаточное охлаждение и отвод тепла, используя рекомендованные методы монтажа и тепловые пути на плате.
• Используйте качественные компоненты обвязки для обеспечения стабильной работы при высоких токах.
• Проведите должное тестирование и проверку на стабильность напряжений и токов, особенно при проектировании в критически важных приложениях.

Основные технические характеристики

• Функция: Понижающий (Buck) преобразователь
• Конфигурация выхода: Положительная регулируемая
• Количество выходов: 1
• Входное напряжение (мин): 2.25В
• Входное напряжение (макс): 5.5В
• Выходное напряжение (мин/фикс): 0.6В
• Выходное напряжение (макс): 5.5В
• Ток выхода: 6А
• Частота переключения: 300кГц ~ 4МГц
• Синхронный выпрямитель: Да
• Температурный диапазон: -55°C ~ 150°C (TJ)
• Тип монтажа: Поверхностный монтаж
• Корпус/размер: 24-WFQFN с выводами Exposed Pad (3x5)

Возможные аналоги

• LTC3601: Похожий по характеристикам понижающий преобразователь от Analog Devices.
• LMR14050: Понижающий (Buck) преобразователь от Texas Instruments с аналогичными параметрами.
• MP2315: Понижающий (Buck) преобразователь от MPS с аналогичными параметрами.
