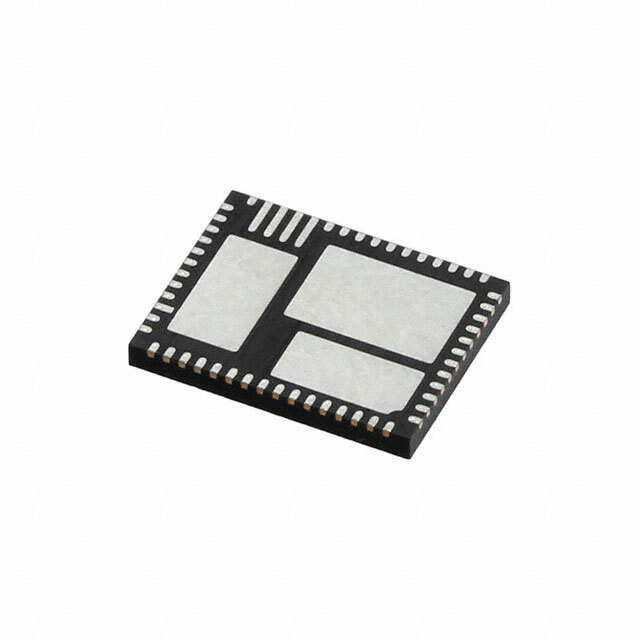

LTC3613IWKH#PBF

Описание LTC3613IWKH#PBF от Analog Devices

Общее описание

LTC3613IWKH#PBF - это высокоэффективный понижающий (Buck) стабилизатор напряжения с синхронным выпрямлением от компании Analog Devices. Он предназначен для обеспечения регулируемого выходного напряжения в широких пределах входного напряжения от 4.5V до 24V, что делает его идеальным для различных применений в области систем питания, включая телекоммуникации, промышленные и высокопроизводительные вычислительные устройства.

Преимущества

• Высокая эффективность: Синхронный выпрямитель обеспечивает высокий КПД.
• Широкий диапазон входного напряжения: От 4.5V до 24V.
• Большой выходной ток: До 15A, что подходит для мощных нагрузок.
• Регулируемое выходное напряжение: От 0.6V до 5.5V.
• Компактный корпус: 56-VFQFN Exposed Pad для облегчения монтажа и хорошего теплоотвода.

Недостатки

• Требует внимательного проектирования теплового режима: Высокая плотность тока требует эффективного управления температурой.
• Сложность в использовании: Требует знаний и внимательности при проектировании схемы для оптимальной работы.

Типовое использование

• Системы питания серверов
• Промышленные системы управления
• Телекоммуникационное оборудование
• Высокопроизводительные вычислительные системы
• Приложения с низким напряжением и высоким током

Рекомендации по применению

• Тепловое управление: Используйте надлежащие методы отвода тепла, такие как тепловые vias и радиаторы, чтобы обеспечить стабильную работу.
• Правильная разводка платы: Разместите входные и выходные конденсаторы максимально близко к IC для минимизации импеданса и улучшения стабильности.
• Фильтрация питания: Добавьте фильтрующие элементы на входе, чтобы уменьшить шум и помехи.

Основные технические характеристики

• Технология: Понижающий стабилизатор (Buck)
• Конфигурация выхода: Положительная
• Тип регулирования: Регулируемый
• Количество выходов: 1
• Диапазон входного напряжения: 4.5V - 24V
• Выходное напряжение: 0.6V - 5.5V
• Выходной ток: До 15A
• Частота переключения: 200kHz - 1MHz
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный монтаж
• Корпус: 56-VFQFN Exposed Pad

Аналоги

• ADP2386 от Analog Devices
• TPS54540 от Texas Instruments
• LTM8063 от Analog Devices

Использование LTC3613IWKH#PBF позволяет значительно повысить эффективность и надежность питания в современных электронных системах благодаря его высокой производительности и широким возможностям настройки.
