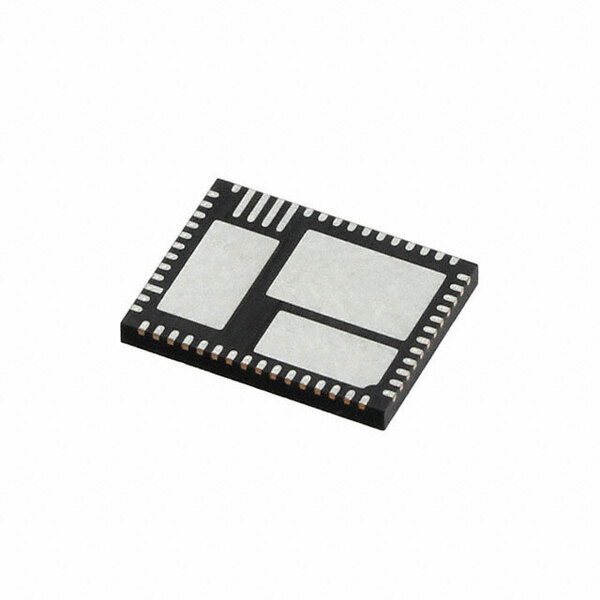

LTC3613EWKH#PBF

LTC3613EWKH#PBF от Analog Devices

Общее описание

LTC3613EWKH#PBF — это высокоэффективный понижающий (Buck) DC-DC преобразователь от компании Analog Devices. Этот контроллер разработан для работы с широким диапазоном входного напряжения от 4,5В до 24В и может выдавать регулируемое выходное напряжение от 0,6В до 5,5В с максимальным выходным током до 15А. Устройство выполнено в компактном корпусе 56-QFN Multipad (7x9), что обеспечивает эффективное охлаждение и простоту монтажа на печатную плату.

Преимущества

• Высокая эффективность: Благодаря синхронному выпрямлению устройство обладает высоким КПД.
• Широкий диапазон входного напряжения: Совместимость с различными источниками питания.
• Регулируемое выходное напряжение: Возможность настройки выходного напряжения под требования конкретной системы.
• Высокий выходной ток: Поддержка тока до 15А подходит для мощных приложений.
• Компактный корпус: Удобство монтажа и эффективное охлаждение.

Недостатки

• Высокая плотность мощности: Требует качественного охлаждения для работы при высоких токах.
• Необходимость в настройке: Регулируемое выходное напряжение может требовать дополнительной настройки.

Типовое использование

• Системы питания серверов: Обеспечивает стабильное питание различных модулей серверного оборудования.
• Автомобильная электроника: Используется в системах управления и коммутации.
• Телекоммуникационные устройства: Обеспечивает питание оборудования связи.
• Общие промышленные применения: Используется в различных промышленных контроллерах и оборудовании.

Рекомендации по применению

• Используйте подходящие пассивные компоненты (индуктивности и конденсаторы) для обеспечения стабильной работы без пульсаций.
• Обеспечьте достаточное охлаждение устройства, особенно при работе на высоких токах.
• Проверьте настройки выходного напряжения и согласуйте их с требованиями вашей системы.

Основные технические характеристики

• Входное напряжение: 4,5В до 24В
• Диапазон выходного напряжения: 0,6В до 5,5В, регулируемое
• Максимальный выходной ток: 15А
• Частота переключения: 200кГц ~ 1МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C до 125°C (TJ)
• Корпус: 56-QFN Multipad (7x9)

Возможные аналоги

• LTC3612: Аналогичный понижающий преобразователь с меньшим выходным током.
• LM3150 (Texas Instruments): Похожий понижающий контроллер с аналогичными характеристиками по входному и выходному напряжению.
• MAX20743 (Maxim Integrated): Высокотоковый понижающий преобразователь с широкими возможностями настройки.

LTC3613EWKH#PBF — это мощный и гибкий понижающий преобразователь, идеально подходящий для современных высокоэффективных систем питания.
