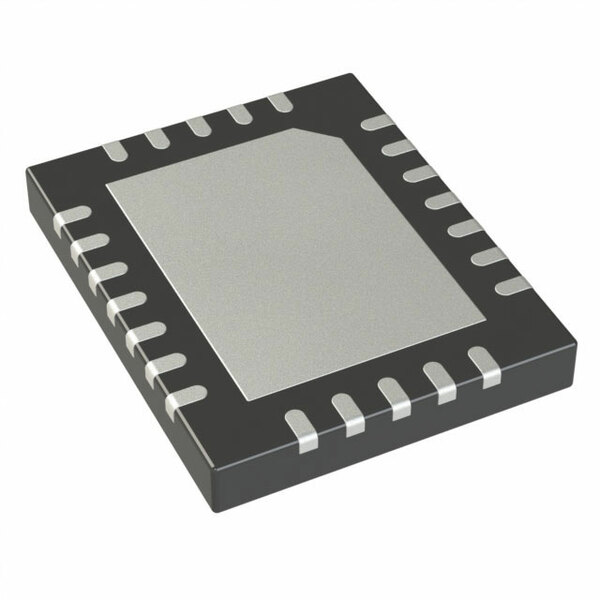

LTC3612HUDC#PBF

LTC3612HUDC#PBF от Analog Devices

Общее описание

LTC3612HUDC#PBF — это высокоэффективный синхронный понижающий (step-down) регулирующий модуль от компании Analog Devices. Он способен работать с широким диапазоном входных напряжений и обеспечивать точное регулируемое выходное напряжение. Этот компонент был разработан для использования в различных приложениях, где требуется стабильное питание и высокий коэффициент преобразования энергии.

Преимущества

• Высокая эффективность: Обеспечивает до 95% эффективности преобразования энергии.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения от 2,25 В до 5,5 В.
• Высокая стабильность и точность: Способен обеспечивать стабильное регулируемое выходное напряжение от 0,6 В до 5,5 В.
• Компактность: Поставляется в корпусе 20-QFN (3x4 мм), что позволяет экономить место на печатной плате.
• Интегрированные функции защиты: Включает в себя защиту от перегрузок по току, перенапряжения и перегрева.

Недостатки

• Ограниченное разъемное напряжение: Не подходит для приложений, требующих входных напряжений выше 5,5 В.
• Требует тщательной разводки платы: Для достижения максимальной эффективности и надежности необходимо тщательно проектировать печатную плату.

Типовое использование

• Питание микроконтроллеров и процессоров.
• Регулируемые источники питания для периферийных устройств.
• Промышленные и бытовые электрические устройства.
• Системы связи и сетевые устройства.
• Оборудование для тестирования и измерений.

Рекомендации по применению

• Используйте подходящие фильтрующие конденсаторы на входе и выходе.
• Оптимально проектируйте разводку печатной платы для минимизации потерь и повышения эффективности.
• Учитывайте тепловые характеристики и обеспечьте достаточное охлаждение для предотвращения перегрева.
• Тщательно выбирайте компоненты обвязки для обеспечения стабильной работы регулятора.

Основные технические характеристики

• Тип выходной конфигурации: Положительный, регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 2,25 В
• Входное напряжение (макс.): 5,5 В
• Выходное напряжение (мин.): 0,6 В
• Выходное напряжение (макс.): 5,5 В
• Максимальный выходной ток: 3 А
• Частота переключения: 300 кГц - 4 МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -55°C до 150°C (Tj)
• Тип монтажа: Поверхностный монтаж
• Корпус/пакет: 20-WFQFN с открытой подложкой
• Пакет поставщика: 20-QFN (3x4 мм)

Возможные аналоги

• LTC3605AIUDC#PBF: Для более высоких входных напряжений.
• LTC3600IMSE#PBF: Альтернатива с разным диапазоном выходного напряжения.
• ADP2164ACPZ-R7: Совместимый регулятор от того же производителя.

Заключение

LTC3612HUDC#PBF является отличным решением для широкого спектра приложений, требующих надежного и высокоэффективного понижающего регулирующего модуля. Его компактный корпус и широкие функциональные возможности делают его идеальным выбором для различных электронных систем.
