LTC3612HFE#PBF

LTC3612HFE#PBF от Analog Devices

Общее описание

LTC3612HFE#PBF — это высокоэффективный, малошумящий синхронный понижающий (Buck) регулирующий импульсный преобразователь постоянного тока в постоянный, разработанный компанией Analog Devices. Этот ИС способен выдавать регулируемое выходное напряжение в диапазоне от 0.6V до 5.5V и поддерживать максимальный выходной ток в 3A. Высокая частота переключения в диапазоне от 300kHz до 4MHz позволяет использовать более компактные компоненты фильтрации.

Преимущества

• Высокая эффективность: Обеспечивает минимальные потери энергии благодаря синхронному выпрямлению.
• Широкий диапазон входного напряжения: Может работать в диапазоне от 2.25V до 5.5V, что делает его универсальным для различных приложений.
• Регулируемое выходное напряжение: Позволяет настраивать выходное напряжение под конкретные потребности.

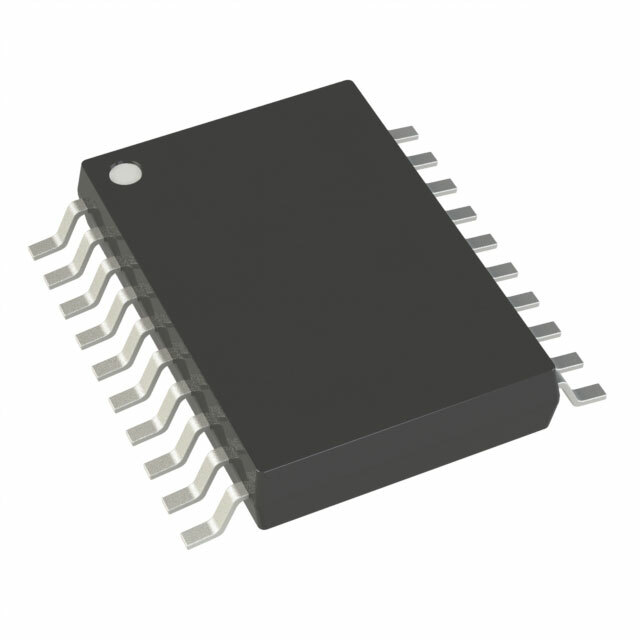

• Компактный корпус: 20-TSSOP с экспонированной площадкой для улучшенного теплоотвода.
• Широкий диапазон рабочих температур: Поддерживает стабильную работу при температуре от -55°C до 150°C (TJ).

Недостатки

• Необходимость внешних компонентов фильтрации: Для оптимальной работы требуются дополнительные внешние компоненты.
• Сложность схемотехнического решения: Необходимы определенные навыки для проектирования и интеграции в систему.

Типовое использование

• Применение в портативных устройствах и мобильных системах.
• Электронные блоки питания для интегральных схем.
• Промышленные системы питания.
• Регулируемые источники напряжения в телекоммуникациях и компьютерных системах.

Рекомендации по применению

• Используйте качественные конденсаторы и дроссели: Для достижения наилучших характеристик рекомендуется применять только высококачественные пассивные компоненты.
• Особое внимание теплоотведению: Убедитесь, что экспонированная площадка должным образом подключена к теплоотводящей поверхности печатной платы.
• Настройка частоты переключения: Частота переключения может быть оптимизирована для минимальных потерь и максимального КПД, в зависимости от требований.

Основные технические характеристики

• Минимальное входное напряжение: 2.25V
• Максимальное входное напряжение: 5.5V
• Минимальное выходное напряжение: 0.6V
• Максимальное выходное напряжение: 5.5V
• Максимальный выходной ток: 3A
• Частота переключения: 300kHz ~ 4MHz
• Синхронный выпрямитель: Да
• Рабочая температура: -55°C ~ 150°C (TJ)
• Корпус: 20-TSSOP (0.173", 4.40mm Width) с экспонированной площадкой

Возможные аналоги

• LTC3610: Похожий регулирующий преобразователь с аналогичными характеристиками, но с более низким максимальным током.
• LM3671: Регулятор от Texas Instruments с некоторыми схожими параметрами, но с отличиями в диапазоне рабочих напряжений.
• TPS62110: Похожий на LTC3612HFE#PBF регулирующий преобразователь от Texas Instruments.
