LTC3602IFE#PBF

LTC3602IFE#PBF от Analog Devices

Общее описание

LTC3602IFE#PBF — это высокоэффективный, понижающий (Buck) стабилизатор напряжения от компании Analog Devices. Он предназначен для преобразования входного напряжения в низковольтные выходные значения с высокой степенью точности. Этот компонент используется для обеспечения стабильного питания различных цифровых и аналоговых схем.

Преимущества

• Высокая эффективность: Коэффициент преобразования достигает 95%, что позволяет значительно снизить тепловыделение и повысить общую эффективность системы.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 4.5 В до 10 В, что делает его универсальным для различных применений.
• Регулируемое выходное напряжение: Позволяет настраивать выходное напряжение в пределах от 0.6 В до 9.5 В, обеспечивая гибкость в применениях.
• Высокий выходной ток: Способен обеспечивать выходной ток до 2.5 А, что подходит для питания высокопроизводительных систем.

Недостатки

• Критичность к качеству монтажа: Необходима осторожность при пайке и монтаже, так как неправильное выполнение может повлиять на стабильность работы.
• Требует дополнительных компонентов: Для полноценного функционирования необходимы внешние пассивные компоненты, такие как конденсаторы и индуктивности.

Типовое использование

• Питание процессоров и микроконтроллеров
• Питание систем с низким напряжением, таких как модули памяти и периферийные устройства
• Различные приложения в промышленных и потребительских электрониках

Рекомендации по применению

• Выбор пассивных компонентов: Подбирайте высококачественные индуктивности и конденсаторы с низким ESR для оптимальной работы.
• Теплоотвод: Обеспечьте достаточное рассеивание тепла, использовав радиаторы или другие методы охлаждения.
• Правильный монтаж: Установите компонент на плату с высокой точностью для избежания проблем с пайкой и монтажом.

Основные технические характеристики

• Топология: Понижающий (Buck)
• Конфигурация выхода: Одиночный, положительный выход
• Диапазон входного напряжения: 4.5 В - 10 В
• Диапазон выходного напряжения: 0.6 В - 9.5 В
• Максимальный выходной ток: 2.5 А
• Частота переключения: 1 МГц
• Прямое выпрямление: Да (Synchronous Rectification)
• Температурный диапазон: -40°C до +85°C

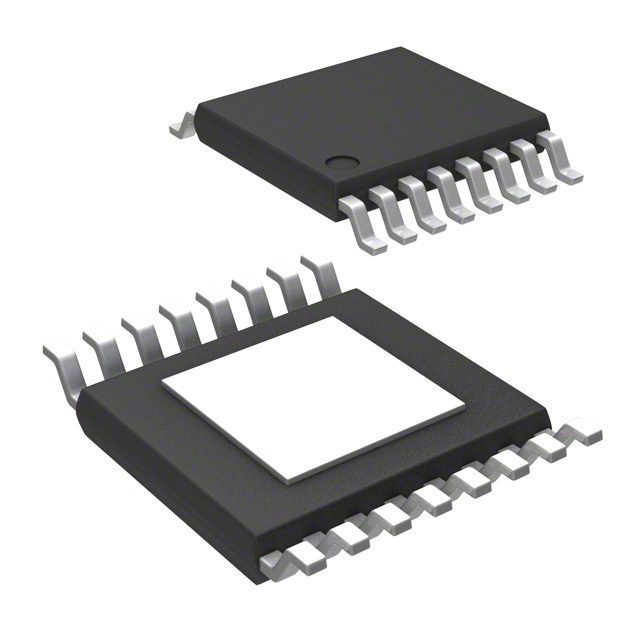

• Тип корпуса: 16-TSSOP-EP (4.40 мм)

Возможные аналоги

• LTC3601 - Подобный по характеристикам понижающий стабилизатор от Analog Devices с несколько измененными параметрами.
• TPS5430 - Понижающий стабилизатор напряжения от Texas Instruments с аналогичными характеристиками.
• LM2675 - Понижающий стабилизатор от Texas Instruments с максимальным выходным током до 1А.

Для дальнейшей информации, пожалуйста, обратитесь к официальной документации и даташитам от Analog Devices.
