LTC3546EFE#PBF от Analog Devices

Общее описание

LTC3546EFE#PBF — это высокоэффективный двойной понижающий (Buck) импульсный регулятор напряжения от Analog Devices. Он обеспечивает высокую производительность и точность регулирования выходного напряжения с двумя независимыми выходами, которые могут быть настроены на выходное напряжение от 0.6V до 5V. Регулятор поддерживает входное напряжение от 2.3V до 5.5V и предоставляет ток до 1А и 2А на каждый выход соответственно.

Преимущества

• Высокая эффективность: LTC3546 обеспечивает КПД до 95%, что позволяет минимизировать тепловыделение и продлить срок службы компонентов.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 2.3V до 5.5V позволяет использовать его в широком спектре приложений.
• Высокая частота переключения: Возможность выбора частоты переключения от 750кГц до 4МГц позволяет оптимизировать баланс между размером компонентов и эффективностью.
• Точность настройки выходного напряжения: Возможность регулировки выходного напряжения от 0.6V до 5V увеличивает гибкость в выборе схемотехнических решений.

Недостатки

• Требования к тепловому управлению: Высокая мощность и плотность требуют хорошего теплового управления, что может потребовать дополнительных усилий по проектированию системы отвода тепла.
• Требовательность к качеству печатной платы: Высокие частоты переключения накладывают строгие требования на дизайн печатной платы для минимизации электромагнитных помех.

Типовое использование

• Питание микроконтроллеров и микропроцессоров
• Мобильные устройства и портативная электроника
• Промышленные и автомобильные системы
• Системы с высокими требованиями к эффективности и малому тепловыделению

Рекомендации по применению

• Обеспечьте качественное тепловое управление, используя подходящие радиаторы или тепловые интерфейсные материалы.
• Применяйте дроссели и конденсаторы с низким эквивалентным серийным сопротивлением (ESR) для повышения стабильности и эффективности работы регулятора.
• Разместите критические компоненты как можно ближе к регулятору для минимизации паразитных индуктивностей и емкостей.
• Используйте многослойные печатные платы с хорошим заземлением для минимизации электромагнитных помех.

Основные технические характеристики

• Входное напряжение: 2.3V - 5.5V
• Выходное напряжение: 0.6V - 5V (регулируемое)
• Ток на выходах: 1А, 2А
• Частота переключения: 2.25МГц (настраиваемая от 750кГц до 4МГц)
• Рабочая температура: -40°C ~ +125°C

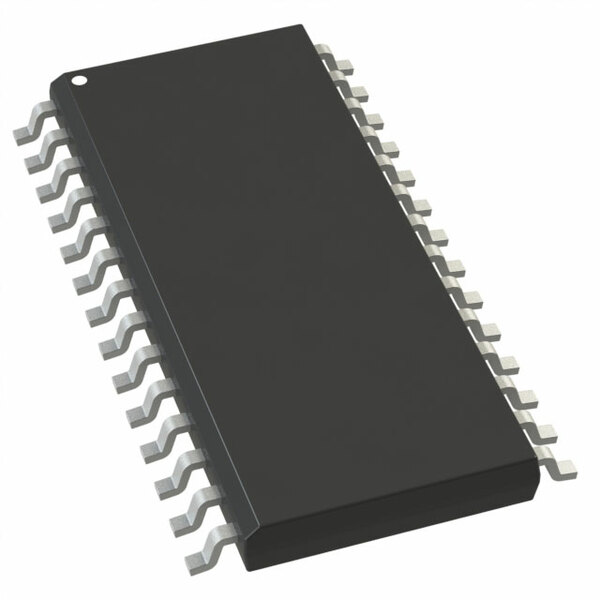

• Тип корпуса: 28-TSSOP-EP (выводной с теплоотводящей подложкой)

Возможные аналоги

• TPS54620 от Texas Instruments
• MP2143DJ от Monolithic Power Systems
• LM26400 от Texas Instruments

Эти аналогичные устройства могут иметь схожие характеристики и могут применяться в аналогичных областях, однако могут отличаться диапазоном напряжений, током выхода и другими параметрами.
