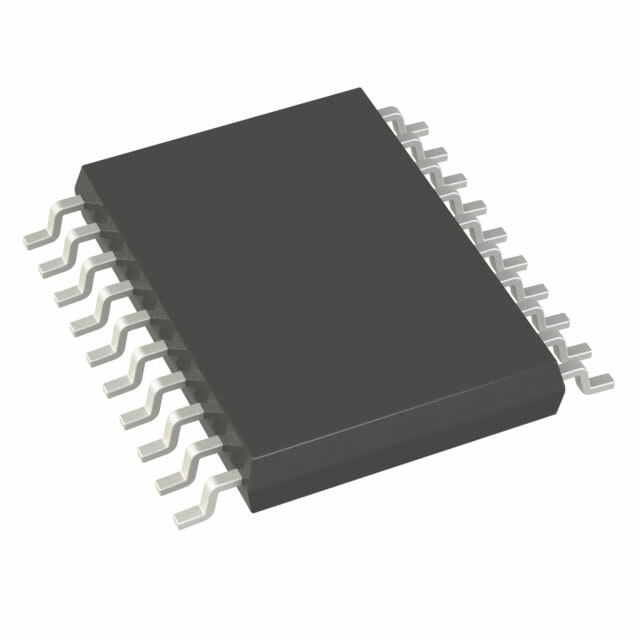

LTC3414MPFE#PBF

LTC3414MPFE#PBF от Analog Devices

Общее описание

LTC3414MPFE#PBF – это высокоэффективный регулируемый понижающий (Buck) преобразователь напряжения от компании Analog Devices. Он предназначен для работы с широким диапазоном входного напряжения от 2.25V до 5.5V и способен обеспечивать выходной ток до 4A. Благодаря интегрированному синхронному выпрямителю, этот преобразователь обладает высоким КПД и низкими тепловыми потерями.

Преимущества

• Высокая эффективность: благодаря синхронному выпрямителю, КПД схемы достигает высоких значений (до 95%), что минимизирует тепловые потери.
• Широкий диапазон входного напряжения: от 2.25V до 5.5V, что делает устройство универсальным для различных приложений.
• Низкий уровень шумов: работа на частоте переключения 1МГц уменьшает ФШП.
• Компактный размер: корпус TSSOP-20 с тепловой отводящей площадкой (EP) облегчает отвод тепла и обеспечивает компактные размеры конечного устройства.

Недостатки

• Относительно высокая стоимость: качественные компоненты и высокая эффективность могут отражаться на стоимости устройства.
• Сложность в разработке: может потребоваться опыт в проектировании схем для обеспечения оптимального терморежима и общего функционирования.

Типовое использование

• Регулируемые источники питания для микропроцессоров и FPGA
• Блоки питания для периферийных устройств и мультимедиа приложений
• Программируемые логические контроллеры (PLC)
• Мобильные и портативные устройства
• Промышленные и медицинские приборы

Рекомендации по применению

• Интеграция радиаторного охлаждения: при разработке платы используйте медный слой под корпусом для эффективного отвода тепла.
• Выбор компонентов: используйте высококачественные компоненты (конденсаторы, дроссели) для достижения максимальной производительности и надёжности схемы.
• Снижение шумов: при разводке печатной платы старайтесь минимизировать длину связующих проводников и размещать компоненты как можно ближе к IC, чтобы уменьшить уровень электромагнитных помех.

Основные технические характеристики

• Тип стейджинга: понижающий
• Конфигурация выхода: положительная
• Тип выхода: регулируемый
• Количество выходов: 1
• Минимальное входное напряжение: 2.25V
• Максимальное входное напряжение: 5.5V
• Минимальное выходное напряжение: 0.8V
• Максимальное выходное напряжение: 5V
• Выходной ток: до 4A
• Частота переключения: 1МГц
• Синхронный выпрямитель: да
• Рабочий температурный диапазон: -55°C ... +125°C
• Корпус: TSSOP-20 с тепловой отводящей площадкой

Возможные аналоги

• TPS5430 от Texas Instruments
• MP2307DN от Monolithic Power Systems
• LM2675MX-5.0 от Texas Instruments

Используя LTC3414MPFE#PBF, вы получите надежное решение для обеспечения стабильного и эффективного понижения напряжения в различных электронных устройствах.
