LTC3412EUF#PBF

LTC3412EUF#PBF от Analog Devices

Общее описание

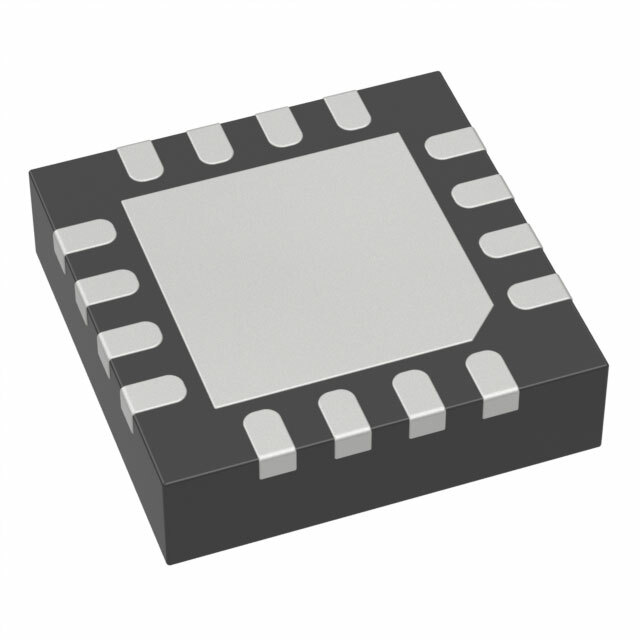

LTC3412EUF#PBF - это высокоэффективный понижающий DC-DC преобразователь (Buck) от компании Analog Devices. Этот регулятор предназначен для преобразования входного напряжения в диапазоне от 2,625В до 5,5В в выходное напряжение в диапазоне от 0,8В до 5В с максимальной выходной мощностью до 2,5А. Устройство заключено в компактный корпус 16-QFN (4x4 мм).

Преимущества

• Высокая эффективность: Благодаря использованию синхронного выпрямителя, КПД устройства значительно повышается.
• Широкий диапазон входных напряжений: Поддержка входных напряжений от 2,625В до 5,5В позволяет использовать устройство в различных приложениях.
• Настраиваемое выходное напряжение: Возможность конфигурации выходного напряжения от 0,8В до 5В.
• Компактный корпус: Корпус 16-QFN (4x4 мм) подходит для применений в условиях ограниченного пространства.
• Широкий диапазон частоты переключения: Поддержка частоты переключения от 300кГц до 4МГц обеспечивает гибкость в настройке параметров работы.

Недостатки

• Ограниченный максимальный ток: Максимальный выходной ток составляет 2,5А, что может быть недостаточно для некоторых приложений с высокими требованиями по мощности.
• Чувствительность к внешним компонентам: Для достижения оптимальной производительности требуется тщательный выбор и размещение внешних компонентов.

Типовое использование

• Регулирование питания для микропроцессоров
• Питание модулей памяти
• Портативные устройства
• Промышленные приборы
• Коммуникационные системы

Рекомендации по применению

• Расстановка компонентов: Правильная расстановка внешних компонентов (индуктора, конденсаторов) позволяет минимизировать потери и повысить эффективность.
• Использование фильтров: Для улучшения стабильности и снижения шумов рекомендуется использование фильтров на входе и выходе.
• Тепловое управление: Важно обеспечить хорошее теплоотведение для поддержания стабильной работы устройства при максимальных нагрузках.
• Панель управления: Разработайте печатную плату с учетом рекомендаций производителя для обеспечения надежной и стабильной работы устройства.

Основные технические характеристики

• Функция: Понижающий преобразователь (Buck)
• Тип выхода: Настраиваемый
• Количество выходов: 1
• Входное напряжение: 2,625В - 5,5В
• Выходное напряжение: 0,8В - 5В
• Максимальный выходной ток: 2,5А
• Частота переключения: 300кГц - 4МГц
• Синхронный выпрямитель: Да
• Рабочая температура: -40°C до +85°C
• Монтаж: Поверхностный монтаж
• Корпус: 16-QFN (4x4 мм)

Возможные аналоги

• LTC3406ES6-1 от Analog Devices - понижающий преобразователь с выходным током до 600мА и широким диапазоном входных напряжений.
• TPS54160 от Texas Instruments - стабилизатор напряжения с широким диапазоном входных напряжений и максимальным током выхода до 1,5А.
• LMZ21700 от Texas Instruments - интегрированный понижающий DC-DC модуль с выходным током до 650мА и компактным корпусом.

Надеемся, что данное описание поможет Вам в выборе и использовании компонента LTC3412EUF#PBF для Ваших приложений.
