Описание компонента: LTC3412EFE#PBF от Analog Devices

Общее описание

LTC3412EFE#PBF – это высокоэффективный понижающий (step-down) импульсный регулятор напряжения от компании Analog Devices. Он предназначен для преобразования входного напряжения в диапазоне от 2.625 В до 5.5 В в регулируемое выходное напряжение от 0.8 В до 5 В с максимальной выходной мощностью до 2.5 А. Устройство выполнено в компактном корпусе TSSOP-16 с термоотводом (Exposed Pad).

Преимущества

• Высокая эффективность: КПД до 95%, что снижает тепловые потери и увеличивает срок службы устройства.
• Широкий диапазон входных напряжений: от 2.625 В до 5.5 В, что делает его универсальным для различных применений.
• Регулируемое выходное напряжение: от 0.8 В до 5 В, что позволяет адаптировать регулятор под разнообразные задачи.
• Синхронная выпрямка: повышает общую эффективность и уменьшает размер и стоимость внешних компонентов.

Недостатки

• Ограниченный диапазон входного напряжения: не подходит для систем с входным напряжением выше 5.5 В.
• Необходимость внешних компонентов: для работы требуется использование внешних резисторов и конденсаторов.

Типовое использование

LTC3412EFE#PBF широко используется в различных областях, включая:

• Питание микроконтроллеров и других цифровых устройств.
• Портативные устройства и батарейные системы.
• Приложения, требующие понижающего преобразователя с высокой кпд и малым размером.

Рекомендации по применению

• Теплоотвод. Рекомендуется обеспечить соответствующий теплоотвод для оптимальной работы устройства, особенно при высоких токах нагрузки.
• Выбор компонентов. Внимательно выбирайте внешние компоненты, такие как индуктивности и конденсаторы, для обеспечения стабильной работы и эффективности.
• Печатная плата. Разрабатывайте печатную плату с оптимальной разводкой для минимизации электромагнитных помех и обеспечения эффективного теплоотведения.

Основные технические характеристики

• Функция: Понижающий (step-down) импульсный регулятор
• Диапазон входных напряжений: 2.625 В – 5.5 В
• Диапазон выходных напряжений: 0.8 В – 5 В (регулируемое)
• Максимальный выходной ток: 2.5 А
• Эффективность: До 95%
• Частота переключения: 300 кГц – 4 МГц

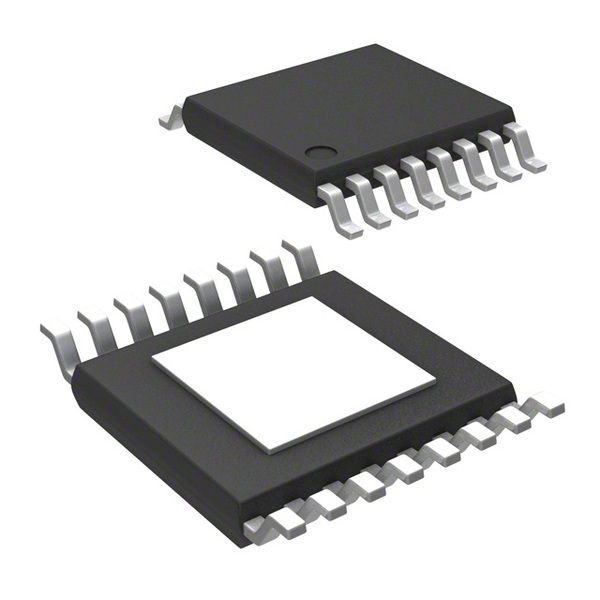

• Корпус: 16-TSSOP-EP (с термоотводом)
• Рабочая температура: -40°C до 85°C

Возможные аналоги

• LM2675 от Texas Instruments. Понижающий регулятор с фиксированным выходным напряжением и высокой эффективностью.
• MP1584 от Monolithic Power Systems. Компактный понижающий регулятор с широким диапазоном входных напряжений и высокой эффективностью.

LTC3412EFE#PBF является отличным выбором для систем, требующих компактного, высокоэффективного понижающего регулятора с возможностью регулировки выходного напряжения.
