LTC3309BMPV#TRMPBF

LTC3309BMPV#TRMPBF от Analog Devices

Общее описание

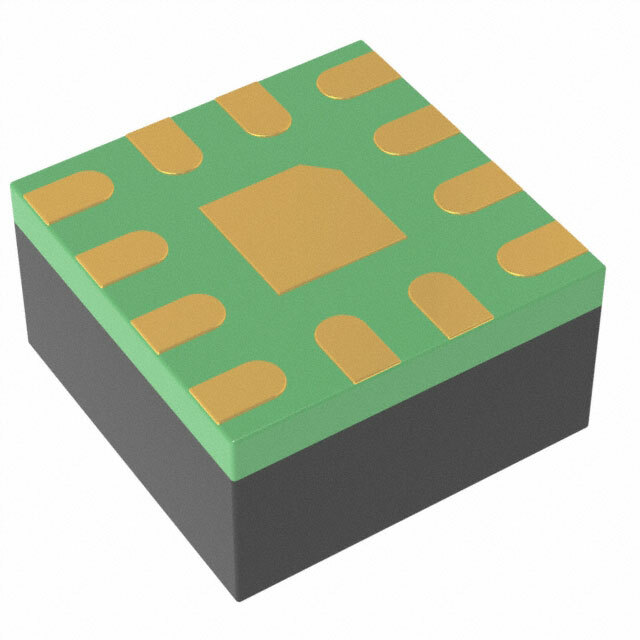

LTC3309BMPV#TRMPBF – это высокоэффективный понижающий переключатель напряжения (Buck Converter) от компании Analog Devices. Этот ИС предназначен для преобразования входного напряжения в диапазоне от 2.25 В до 5.5 В в регулируемое выходное напряжение от 0.5 В до 5.5 В с выходным током до 2 А на каждом из двух каналов. Он предлагается в компактном корпусе 12-LQFN (2x2 мм), что делает его идеальным для применения в ограниченных пространством устройствах.

Преимущества

• Высокая эффективность: Применение синхронной выпрямительной схемы позволяет достигать высокой эффективности преобразования.
• Компактный корпус: Маленький размер корпуса LQFN (2x2 мм) накладывает минимальные требования на место на печатной плате.
• Два выходных канала: Возможность одновременного управления двумя выходами экономит место и упрощает дизайн.
• Широкий диапазон входных напряжений: Поддержка до 5.5 В входного напряжения позволяет использовать этот ИС в различных приложениях.

Недостатки

• Ограниченная мощность: Максимальный выходной ток 2 А может быть недостаточен для некоторых высокомощных приложений.
• Температурные ограничения: Хотя ИС работает в широком температурном диапазоне, устройства, работающие в экстремальных условиях, могут требовать более специализированных решений.

Типовое использование

• Портативные устройства: Смартфоны, планшеты и другие переносные устройства, требующие компактных и эффективных понижающих регуляторов.
• Индустриальные системы: Использование в системах автоматизации и управления, требующих стабильного источника напряжения.
• Медицинские приборы: Электронные устройства, используемые в медицинской технике, где компактность и надежность имеют ключевое значение.

Рекомендации по применению

• Правильный выбор обвязочных компонентов: Качественные конденсаторы и индуктивности для оптимизации работы и минимизации пульсаций.
• Тепловое управление: Учитывайте эффективность отведения тепла и используйте соответствующие методы охлаждения при проектировании печатной платы.
• Фильтрация: Использование блокировочных конденсаторов для улучшения стабильности преобразования.

Основные технические характеристики

• Входное напряжение: 2.25 В – 5.5 В
• Выходное напряжение: 0.5 В – 5.5 В
• Выходной ток: До 2А на канал
• Частота переключения: 6 МГц
• Корпус: 12-LQFN (2x2 мм)
• Температурный диапазон: -55°C до 150°C (TJ)

Возможные аналоги

• TPS62130 от Texas Instruments: Похожий понижающий преобразователь с несколько большими размерами корпуса.
• MPM3830 от Monolithic Power Systems: Тоже компактный преобразователь, но с еще более высокой частотой переключения.
• ADP5301 от Analog Devices: Понижающий преобразователь с очень широкой рабочей температурой и входным напряжением.

Использование LTC3309BMPV#TRMPBF позволяет создавать высокоэффективные и компактные решения для различных низковольтных приложений, требующих регулируемого выходного напряжения.
